MPI¶

Abstract

本文档前半部分将介绍与具体实现无关的 MPI 知识，后半部分将介绍 OpenMPI、MPICHv2、oneAPI、HPC-X 等具体实现的架构和特点。最后涉略一些 MPI 高级话题。

了解 MPI 实现、通信算法之间的差异，有依据有策略地进行调优。
了解不同 MPI 实现的依赖链和工作方式，以便在遇到错误时快速诊断和修复。

MPI 实现¶

OpenMPI¶

Quote

Open MPI: Videos: General information：该系列视频介绍了 Open MPI 的整体结构，对各模块如 PMI、UCX 等作了简单介绍。
Open MPI Developer's Workshop (2006)

OpenMPI 架构¶

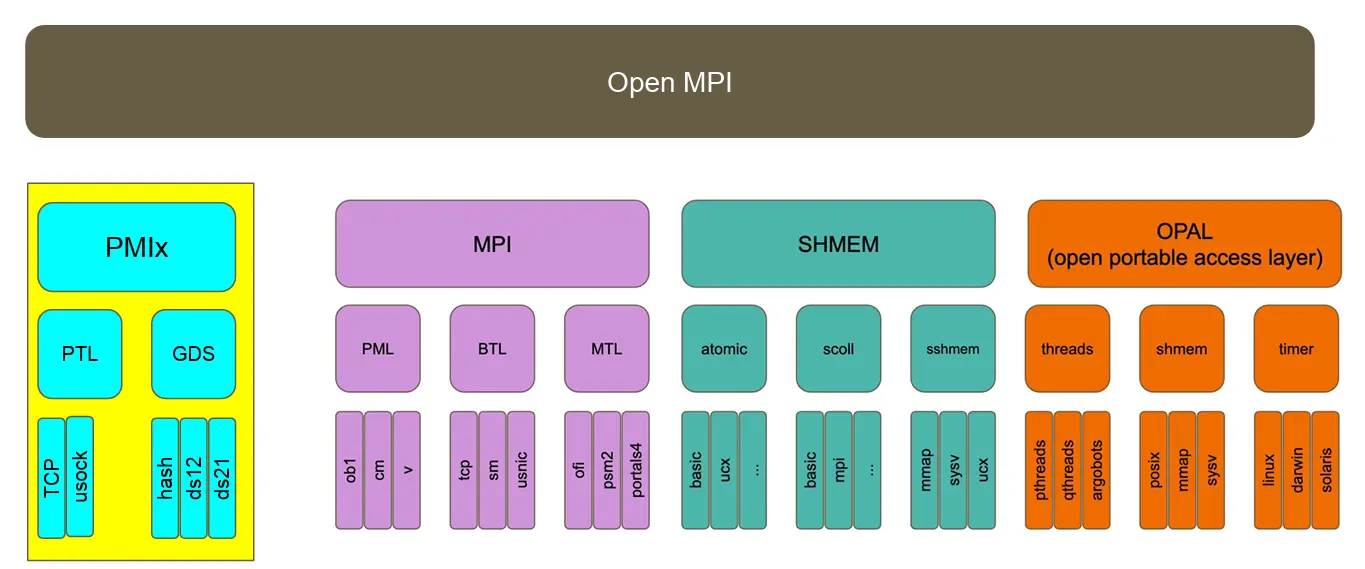

OpenMPI 采用 MCA（Modular Component Architecture）的模块化方式搭建，架构如下：

PMIx（Process Management Interface）：用于与 slurm 这样的资源管理器（Resource Manager，RM）沟通。因为 PMI 的存在，我们能够直接使用 srun 运行 OpenMPI 程序，取得与 mpirun 等效的效果。

MPI 与资源管理器可以通过三种方式交互：
- Slurm 启动 MPI 并行程序，并通过 PMI API（Process Management Interface）调用执行初始化。
- Slurm 分配资源，然后由 mpirun 基于 Slurm 的基础设施启动并行程序。srun 就是这种方式。
- Slurm 分配资源，然后由 mpirun 通过 SSH 等其他机制启动并行程序。这种方式下，Slurm 无法进行资源管控和追踪。
可以阅读 Slurm: PMIx - Exascale Process Management Interface 了解更多。
网络支持模块：OpenMPI 支持 BTL、MTL、UCX 等网络模块。
- UCX：如果 InfiniBand 设备可用，OpenMPI 将选用 UCX 模块。
- OpenFabric：Intel 设备一般选择采用 libfabric。
- OpenMPI 同样为 CUDA GDR（GPUDirect RDMA）等可选模块提供了支持，在编译 ./configure 时提供 CUDA 位置即可。关于 OpenMPI 的编译与构建，请查阅参考资料中 EasyBuild 的讲座。

OpenMPI 使用¶

查看信息：ompi_info --all
mpirun mpiexec orterun 是同一个命令。

OpenMPI 使用 Slot 作为资源分配单位，有多少个 Slot 就可以运行多少个进程。

默认：处理器核数。
使用超线程核心数：用 --use-hwthread-cpus 开启，常见为 2 倍处理器核数。可以在 lscpu 中的 Thread(s) per core 查看。
资源管理器调度：从资源管理器获取 Slot 数。
需要注意：Slot 数和硬件没有关系，可能比硬件核数多，也可能比硬件核数少。

MVAPICH2¶

Quote

The MVAPICH2 Project Latest Status and Future Plans：在 SC 21 进行的一次报告，介绍了 MVAPICH2 的最新进展和未来计划。

MVAPICH2 Benchmark¶

Quote

Benchmarks - MVAPICH

oneAPI¶

Quote

oneAPI 使用¶

加载环境
```
source /opt/intel/oneapi/setvars.sh
```
创建 hostfile，每行一个节点名：
```
clusternode1
clusternode2
```
构建、编译

运行

mpirun -n <# of processes> -ppn <# of processes per node> -f <# position of hostfile> ./myprog

对 Intel MPI 来说，mpirun 是 mpiexec.hydra 的包装。其选项有全局选项和局部选项之分，一般以 g 开头的参数是全局选项，下文不对全局和局部选项分别介绍。

可以编写文件保存选项，使用 -configfile 指定配置文件，# 注释。./mpiexec.conf 会自动加载。

环境变量
- -genv <ENVVAR> <val> 指定运行时环境变量，常用的有：OMP_
- -genvall, -genvnone 控制是否传递环境变量
profiling:
- -trace -aps -mps
设备：
- iface
运行参数：
- -n, -np 进程数
- -env 环境变量
- -path 可执行文件

oneAPI Benchmarks¶

Quote

Intel® MPI Benchmarks 包含以下组件：

IMB-MPI1 – 用于 MPI-1 功能的基准测试。
用于 MPI-2 功能的组件：
- IMB-EXT – 单边通信基准测试。
- IMB-IO – 输入/输出基准测试。
用于 MPI-3 功能的组件：
- IMB-NBC – 非阻塞集合（non-blocking collective，NBC） 操作的基准测试。
- IMB-RMA – 单边通信基准测试。这些基准测试测量 MPI-3 标准中引入的远程内存访问（Remote Memory Access，RMA） 功能。
- IMB-MT – 在每个 rank 内运行的多线程 的 MPI-1 功能基准测试。

使用方法见：

一个简单的例子

mpirun -ppn 1 -f hostfile IMB-MPI1 > MPI1.log

要获取更多调试信息，请在运行前设置 I_MPI_DEBUG（可以设置为 0 到 5）。

I_MPI_DEBUG=1 mpirun -ppn 1 -f hostfile IMB-MPI1 > MPI1.log

下面的命令行在基准测试列表 IMB-MPI1 中只执行 PingPong 基准测试。

mpirun -ppn 1 -f hostfile IMB-MPI1 PingPong

oneAPI 运行参数¶

Quote

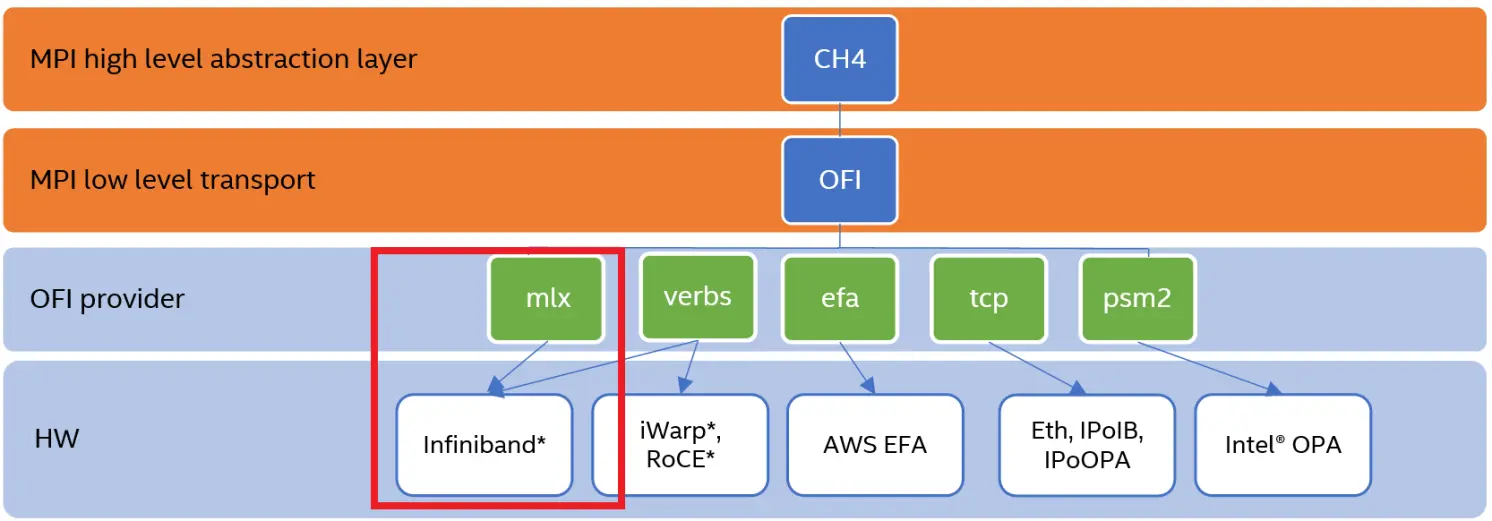

启用 Infiniband 只需选择 libfabric 提供者为 mlx。默认的 libfabric 提供者是 mlx。可以使用以下命令进行检查：

$ I_MPI_DEBUG=1 mpirun -n 1 IMB-MPI1 barrier | grep 'libfabric provider'
[0] MPI startup(): libfabric provider: mlx

如果不是，请显式设置环境变量：

export FI_PROVIDER=mlx

或

export I_MPI_OFI_PROVIDER=mlx

注意： I_MPI_OFI_PROVIDER 优先于 FI_PROVIDER。

基准测试

mpirun -ppn 48 -f hostfile IMB-RMA All_get_all -msglog 16:23 -npmin 32 -time 50 -iter_policy dynamic

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4495.28      2278.12      4287.79      2186.83

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4514.77      2292.04      4355.75      2204.24

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4678.16      2360.21      4487.70      2250.06

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4585.16      2294.27      4359.95      2241.65

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4521.93      2314.73      4397.54      2197.37

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4571.10      2291.09      4350.33      2215.72

Device        recv_MBps    recv_kpps    xmit_MBps    xmit_kpps
mlx4_0          4572.34      2336.06      4433.98      2243.59

oneAPI 调试¶

mpirun -n 4 -gtool "gdb-oneapi:0-3=attach" ./wrf_hydro.exe
# Using 'z' command you can switch active processes.
# e.g.
# 0-3: (gdb) z 1-3
# 1-3: (gdb) b 53
# 1-3: Breakpoint 2 at 0x4009f3: file test.c, line 53.
# 1-3: (gdb) z
# 0-3: (gdb) r
# 0-3: Continuing.

HPC-X ¶

Quote

HPC-X 使用¶

Quote

HPC-X Environments - NVIDIA
MPI 并行程序编译及运行 — 中国科大超级计算中心用户使用手册：2024-05-18 版文档：有很多 mpi 参数可以参考，包括 ucx hcoll sharp 参数

从 2.1 版本开始，HPC-X 工具包提供了一组环境（Environments）：

支持 CUDA® 的 HPC-X - hpcx

默认选项，针对单线程模式进行了最佳性能优化，支持 GPU 和非 GPU 设置。
支持多线程的 HPC-X - hpcx-mt

用于多线程 MPI 程序。
用于分析的 HPC-X - hpcx-prof

启用编译了 Profile 信息的 UCX。
用于调试的 HPC-X - hpcx-debug

启用以调试模式编译的 UCX/HCOLL/SHARP。
HPC-X 堆栈 - hpcx-stack

包含除了 OMPI 之外的所有库。

相关配置检查：检查支持的传输方式，RDMA 应该支持 rc, dc, ud 方式，使用 UCX_TLS=rc, ud, sm, self 设置使用的传输方式

$ ucx_info -d | grep Transport
      Transport: self
      Transport: tcp
      Transport: tcp
      Transport: tcp
      Transport: sysv
      Transport: posix
      Transport: dc_mlx5
      Transport: rc_verbs
      Transport: rc_mlx5
      Transport: ud_verbs
      Transport: ud_mlx5
      Transport: cma

MPI 标准¶

MPI 标准存档于 MPI Forum。本篇笔记基于 MPI-3.0 标准，选择它的原因有：

MPI-3.0 发布于 2012 年。到目前，常用的 MPI 实现如 Intel MPI、Nvidia HPC-X、MPICH 均于 2021 年左右完成了对 MPI-3.0 的完善的支持。
MPI-3.0 标准是对 MPI 的重大更新，添加了集合通信的非阻塞版本等内容。
MPI-3.0 标准比前两版完善，提供了不少示例代码作为参考，适合学习。

如何查看当前环境支持的 MPI 版本

使用 mpirun --version 可以查看当前环境的版本，再去查阅对应版本文档找到支持的标准版本。

MPI 高级话题¶

通信算法调优¶

MPI 实现一般都会为集合通信提供不同的算法，以适应不同的通信模式。这些算法在特定场景下可能会有不同的性能表现，因此需要根据实际情况进行调优。

一篇经典的例子是：GitHub: OpenMPI Bcast and Allreduce much slower than Intel-MPI (unrelated to EFA)。这位作者在 AWS 集群上测试了 OpenMPI 和 IntelMPI 各种算法的性能，给出了详细的测试结果。

可以看出性能差距还是比较明显的，因此算法调优是非常重要的。

OpenMPIIntel MPI

列出可用的集合通信算法：

ompi_info --param coll tuned --level 9
MCA coll tuned: parameter "coll_tuned_allreduce_algorithm" (current
                          value: "ignore", data source: default, level: 5
                          tuner/detail, type: int)
                          Which allreduce algorithm is used. Can be locked
                          down to any of: 0 ignore, 1 basic linear, 2
                          nonoverlapping (tuned reduce + tuned bcast), 3
                          recursive doubling, 4 ring, 5 segmented ring. Only
                          relevant if coll_tuned_use_dynamic_rules is true.
                          Valid values: 0:"ignore", 1:"basic_linear",
                          2:"nonoverlapping", 3:"recursive_doubling",
                          4:"ring", 5:"segmented_ring", 6:"rabenseifner"

通过 MCA 参数设置算法，以 recursive doubling 为例：

--mca coll_tuned_use_dynamic_rules 1 \
--mca coll_tuned_allreduce_algorithm 3 \
--mca coll_tuned_allreduce_algorithm_segmentsize 4096 \
--mca coll_tuned_allreduce_algorithm_tree_fanout 4

设置 Bcast 算法：

orterun \
--mca coll_tuned_use_dynamic_rules 1 \
--mca coll_tuned_bcast_algorithm $algo \

SHArP¶

Quote

SHArP: Scalable Hierarchical Agglomerative Reduction Protocol：原始论文
SHARP: IN-NETWORK SCALABLE STREAMING HIERARCHICAL AGGREGATION AND REDUCTION PROTOCOL：NV 的一次讲座。

硬件准备工作¶

IB 相关的硬件主要也无非是三块：CX 网卡、网线、IB 交换机。但是要注意的一点是，即使网卡、网线、交换机有着看上去一模一样的网卡接口，但是 CX 网卡和 IB 交换机对网线的速率是存在要求的！！具体而言：

IB 交换机可以向下兼容网线，但无法向上兼容。例如，100 Gb 的交换机无法接入 200 Gb 的网线，但 200 Gb 的交换机可以接入 100 Gb 的网线。
CX 网卡和网线必须完全对应！例如，1×100 Gb 的 CX-5 和 1×100 Gb 的 CX-6 都只能连 100 Gb 的网线。

连线之后，可以通过 ibstat 命令查看。如果 Physical state 显示 polling（Rate 显示通常也是 10 或者 25），则需要怀疑是不是网线和网卡不对应了。
```
$ ibstat
CA 'mlx5_0'
    CA type: MT4115
    Number of ports: 1
    Firmware version: 16.27.1000
    Hardware version: 0
    Node GUID: 0x0002c90300a0b1c0
    System image GUID: 0x0002c90300a0b1c3
    Port 1:
        State: Active
        Physical state: Polling
```
另外有一个玄学的情况是，我们实验时 2×100 Gb 网卡要求的是 200 Gb 的网线，100 Gb 网线则不可用。不清楚这个对应关系是怎样的。

此外，双口网卡优先插 1 口后插 2 口，不然有时也识别不到。

CX 网卡切换 Infiniband/Ethernet 形式¶

大致流程：

通过 ibstat 看到网卡的 CA Type；

$ ibstat
CA 'mlx5_0'
    CA type: MT4115

通过 mst start 激活 mst 驱动，并且通过 CA Type 数值在 /dev/mst/ 中找到网卡；
```
$ sudo mst start
...
$ ls /dev/mst/
mt4115_pciconf0
```
通过 mlxconfig 找到设置网卡 LINK_TYPE 寄存器。注意对多网口网卡需要设置网口编号；而 LINK_TYPE 中 1 代表 IB，2 代表以太网。
```
sudo mlxconfig -d /dev/mst/mt4115_pciconf0 set LINK_TYPE_P1=2
```
重启使得配置生效。

使用 SHARP 的准备工作¶

Quote

NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) Rev 3.6.0 - NVIDIA Docs

一台 IB 交换机。
若干 CX-6 及以上的网卡。$N$ 个计算节点需要有 $N+1$ 张网卡（一个用于聚合管理者 AM）。我们暂时没验证过 BF 的可用性和配置流程。
对应的网线。

注意：交换机和网卡的固件最低版本必须满足 NVIDIA 文档中的要求。例如对 SHARP v3.6.0，固件要求如参考链接文档中所示。网卡间固件版本在满足要求的前提下可以有小差距，无需完全对齐。

升级固件的方法¶

IB 交换机：从官网（https://network.nvidia.com/support/firmware/firmware-downloads/）下载固件（.zip 或者 .tgz 格式，里面有一个 .bin 文件），通过 sudo mst ib add 扫描 IB 网络上的所有设备（此时 /dev/mst 下会出现 SW_MTXXXXX_Quantum 开头的设备），之后通过 flint burn 指令将固件更新到交换机上。
```
sudo flint -d /dev/mst/SW_MT54000_Quantum_Mellanox_Technologies_lid-0x0002 -i ./fw-Quantum-rel-27_2012_4036-MQM8790-HS2X_Ax.bin burn
```
Mellanox 官方网卡（psid 以 MT_ 开头）：通过官方的 mlnxofedinstall 更新固件。注意仅适用于官方卡，不包括第三方卡（第三方卡用这种方法更新会报错）
```
sudo ./mlnxofedinstall --fw-update-only --force-fw-update
```

第三方网卡（psid 不以 MT_ 开头）：通过网卡供应方官网下载固件，通过 flint burn 更新网卡固件。

sudo flint -d /dev/mst/mt4123_pciconf0 -i ./fw-ConnectX6-rel-20_40_1000-P06154-B21_Ax-UEFI-14.33.10-FlexBoot-3.7.300.signed.bin burn

IPoIB 配置¶

Quote

IP over InfiniBand (IPoIB) - NVIDIA Docs

如果需要使用一些 IP 相关功能（e.g., PyTorch DDP 需要配置 IP）的话，务必启用 IPoIB。

启用方法有两种，选一即可：

重装 OFED，在安装过程中加入 IP 相关配置，这样机器启动的时候会自动启用 IPoIB 的相关驱动（哪怕实际配不起来，例如这里的 ib0 并不对）
```
# Static settings; all values provided by this file
IPADDR_ib0=10.1.0.1
NETMASK_ib0=255.255.0.0
NETWORK_ib0=10.1.0.0
BROADCAST_ib0=10.1.255.255
ONBOOT_ib0=1
```
服务器启动后，通过 modprobe ib_ipoib 挂载 IPoIB 驱动。

配置成功后，应当在 /sys/class/net 中看到对应的网卡，如 ibpXXs0 （单口）或者 ibpXXs0f0 （双口）等。通过 ifconfig 配置 IP 即可。例如：

sudo ifconfig ibp30s0f0 10.1.0.6/24

之后，通过 ifconfig 应当可以看到网卡配置 IP 且为 running 状态，也可以通过 ibping 和 ping 等命令 ping 通网络中的其他网卡。

运行 SHARP¶

开启 AM¶

SHARP 网络包括若干个计算节点和一个聚合管理者（AM），其中 AM 不可以作为计算节点。为了运行 SHARP，

服务器启动时可能默认开启了 SubnetManager 服务，计算节点需要手动关掉这一服务：
```
sudo systemctl stop opensmd
```

AM 开启 AM 服务：

sudo /opt/mellanox/sharp/sbin/sharp_daemons_setup.sh -s -d sharp_am
sudo service sharp_am start

AM 服务需要搭载在 SubnetManager 上面，因此需要重启 SubnetManager：
```
sudo systemctl start opensmd
```

检查配置状态¶

之后可以通过 ibdiagnet 服务确认 SHARP 的配置状态：

sudo ibdiagnet --sharp

ibdiagnet 主要的注意点有两个：网络中应当只有一个 SM（即 1 个 Master SM，没有 Standby SM）、应该尽量没有任何 Warnings 和 Errors。

一些可能的故障：

Warnings 和 Errors 都是 N/A：运行 ibdiagnet 的时候没加 sudo，或者网卡物理上没连接到交换机，或者 ibstat 显示网卡 Physical State 在 Initializing 的状态（这一个 case 后面“重启交换机的注意点”讨论）；
Port Counters 出现 "vl15_dropped" increased during the run 的 Error：网卡或交换机固件过旧 / 不匹配导致 SHARP 没有成功运行起来；
Speed/Width Checks 出现 Error：网内网卡速度不一致。这个问题不致命，运行 SHARP 时会以最慢的网卡为准。

运行 hello_sharp 测试¶

当运行一些基于 SHARP 的应用（如 NCCL 等）时，一个成功的 hello_sharp 测试可以和成功的 ibdiagnet 结果可以排除 SHARP 本身产生的问题，从而帮你缩小问题范围到上层应用。因此，应当经常泡一泡 ibdiagnet 和 hello_sharp：

sudo /opt/mellanox/sharp/bin/sharp_hello -d mlx5_1

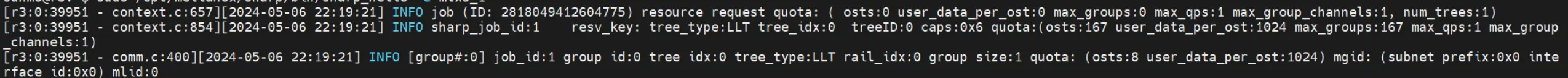

正确的输出：

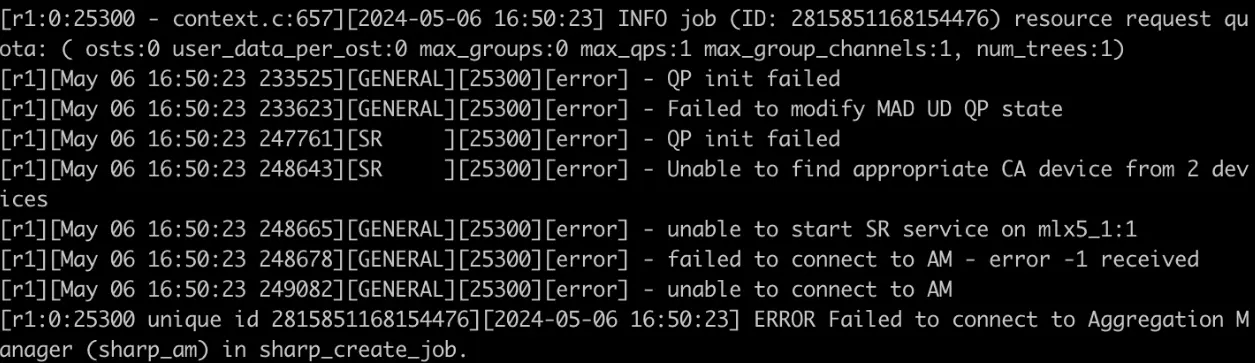

常见的报错：

原因：

如果 ibdiagnet 中出现链路速度外的 Error，请先修复其中的 Error/Warnings
如果 ibdiagnet 中没有 Error/Warning，那么就单纯是 SHARP 抽风了。此时重启交换机即可。

重启交换机的注意点¶

重启交换机的方法：Managed Switch 可以进交换机 reboot，Unmanaged Switch 拔电上电重启。

重启交换机后，最好对每个节点都运行 ibstat 查看链路连接状况。正常情况下，交换机启动后一段时间所有的网卡都会处于 LinkUp 的状态。

但也要时候，网卡的 Physical State 会长期处于 Initializing 的状态。此时大概率是由于 IB 网络中缺少 SubnetManager 所致。此时建议将 AM 节点的 AM 服务和 opensmd 服务重新启动，通常可以解决这一问题。
