硬件知识

Abstract

本文档介绍各种各样的硬件知识，从螺丝到线缆到设备接口。

如果你觉得有需要补充的硬件知识，欢迎动手编辑本文档！

螺丝

Quote

经验之谈

螺丝非常容易乱丢！如果从哪里拆下螺丝，请记得用密封袋装好贴上标签！

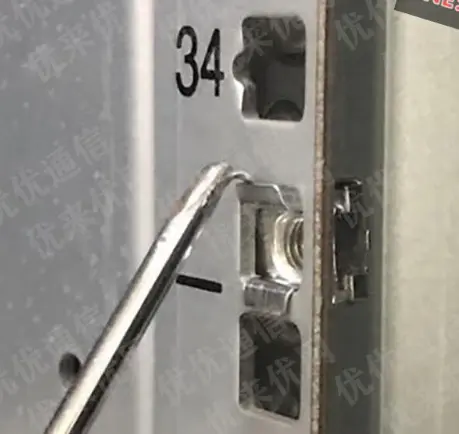

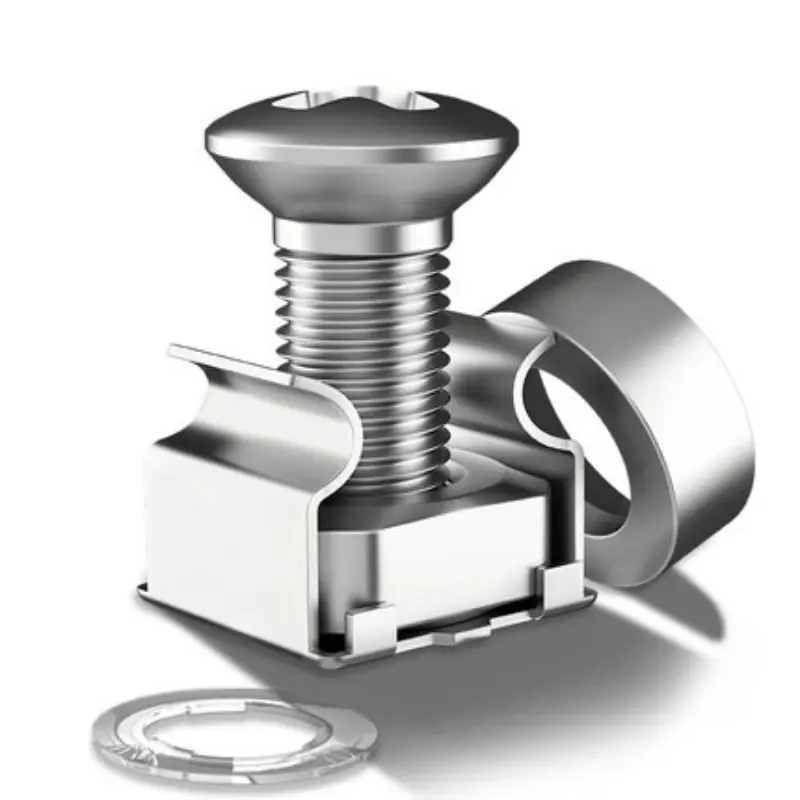

  • 机柜螺丝：常见 M5 和 M6 型号，数字就是直径为几毫米。一般用于固定服务器机架、挂耳等。这种螺母可以固定在机架上。方便旋动。
screw screw2
机柜螺丝

  • 机箱螺丝：下面都是一般情况。总之用原配的螺丝最好，所以一定要标记清楚！

    • 机箱中最常见的螺丝是 M3（公制）和 6#32（美制）。
      • 这两者直径相差不大，但螺纹间距（牙距）不同，极其容易用错导致螺纹滑丝。
      • 前者的螺纹更细密，后者更松更粗，其实是比较容易分辨的。
      • 一般前者用于 2.5 寸固态硬盘，后者用于 3.5 寸机械硬盘、PCIe 插槽固定。

    screw4

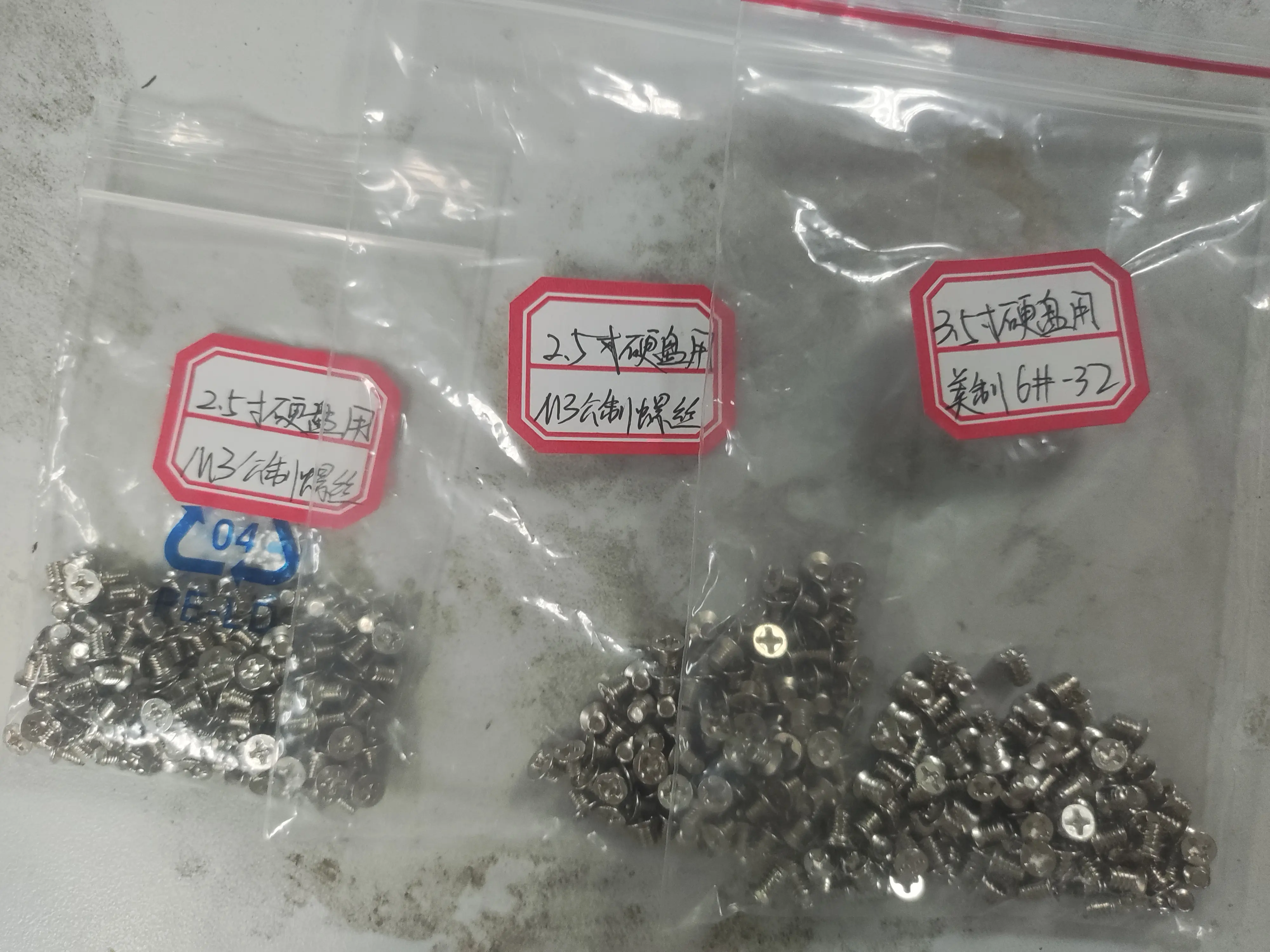

    运维时把螺丝分类放好

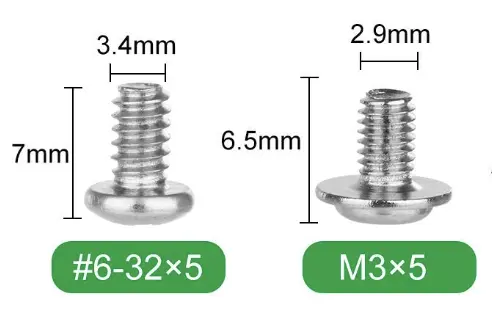

    screw5
    M3 与 6#32 螺丝

    • 总之，螺丝不要硬拧，感觉不对就停下来换螺丝，否则螺孔可能就废了。

电源线缆

Quote

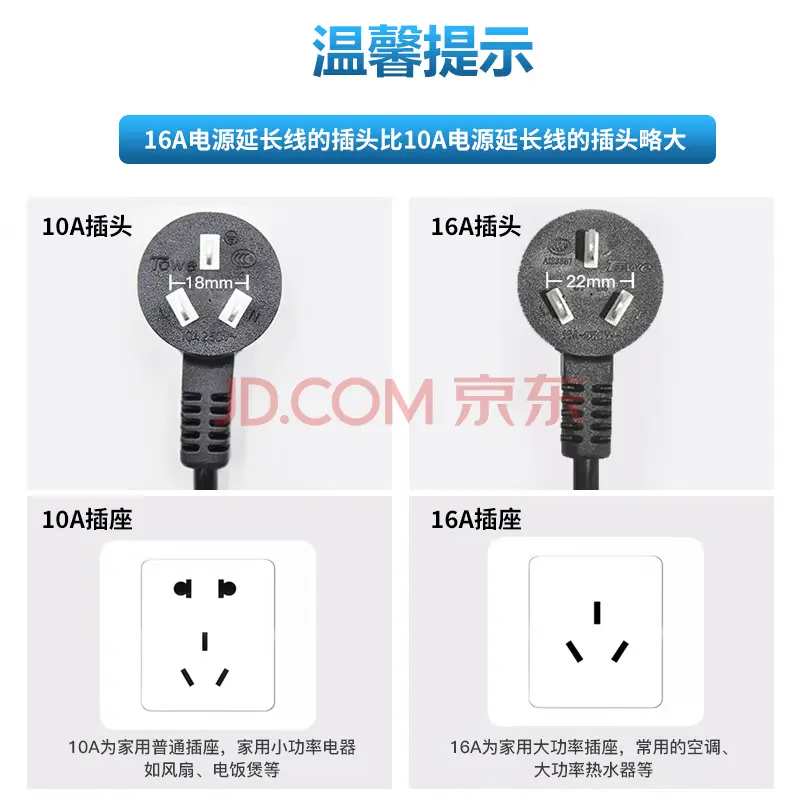

  • 国标电源插头有 10A 和 16A 之分，其中 16A 插头略大。这两种插头插座不通用。
  • 基础负载：10A 插座负载功率=220V×10A=2200W；16A 插座负载功率=220V×16A=3520W。
power
插头

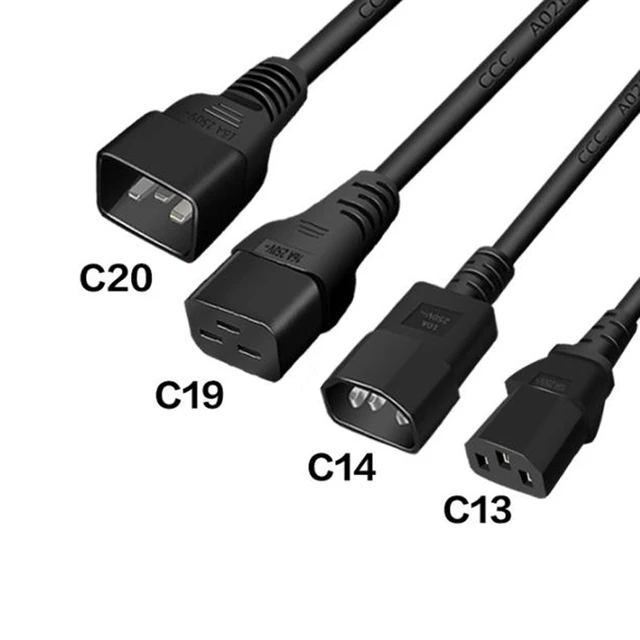

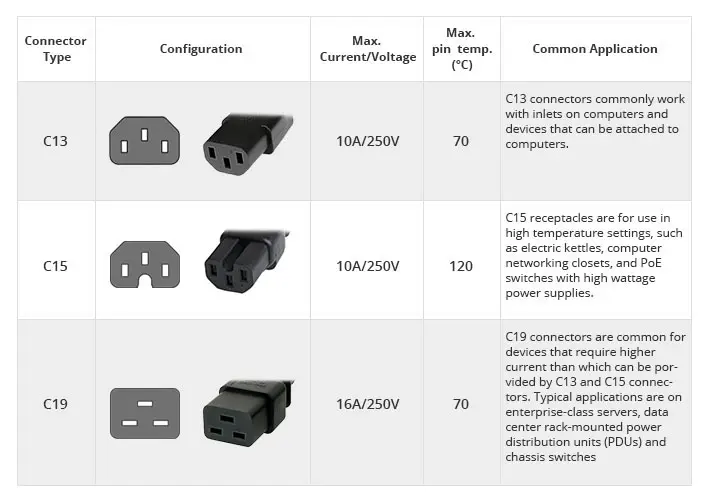

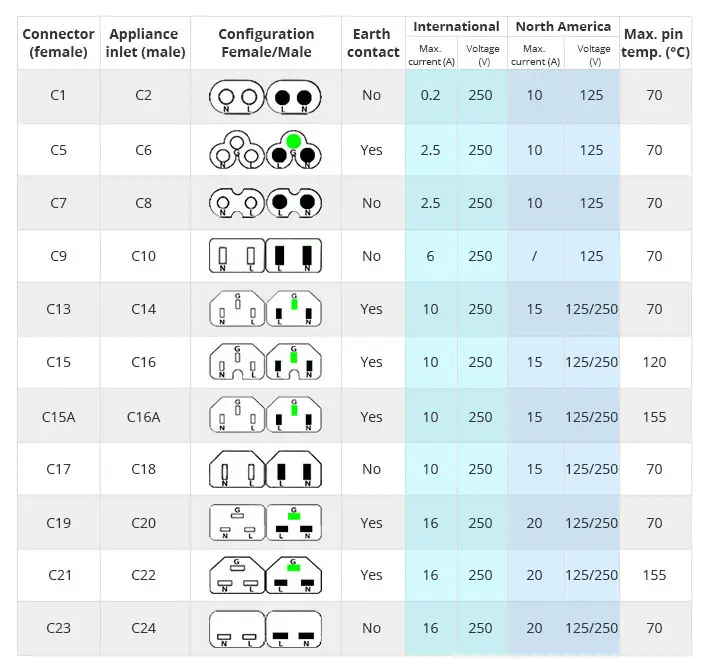

  • 服务器电源插孔有 C13 和 C19 之分，它们的最大电流有区别。C13 一般对应 10A 插头，C19 对应 16A 插头
power2 power3 power4
电源插孔

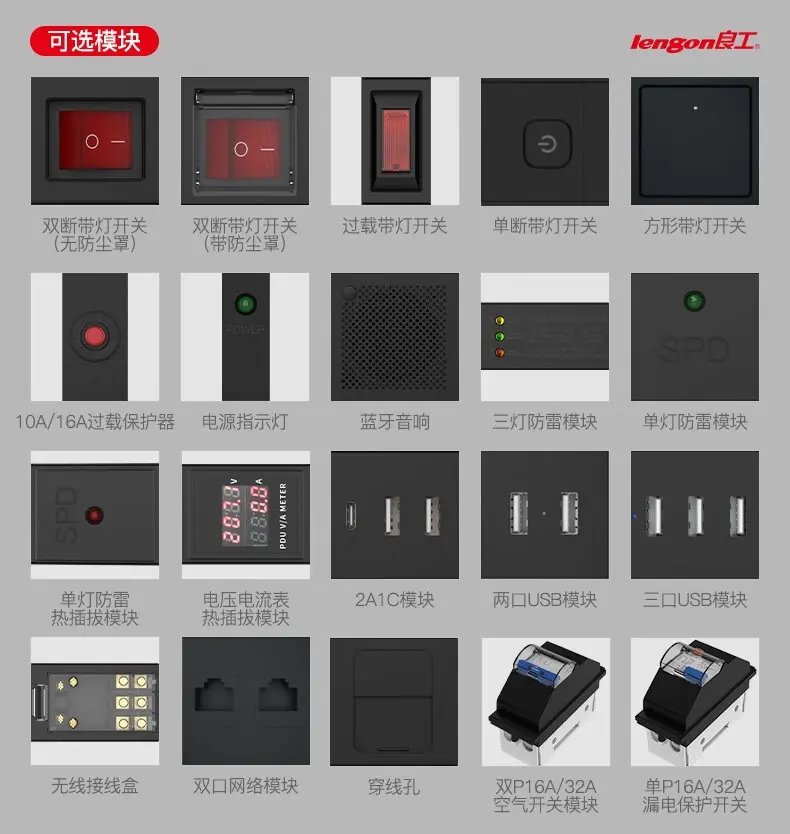

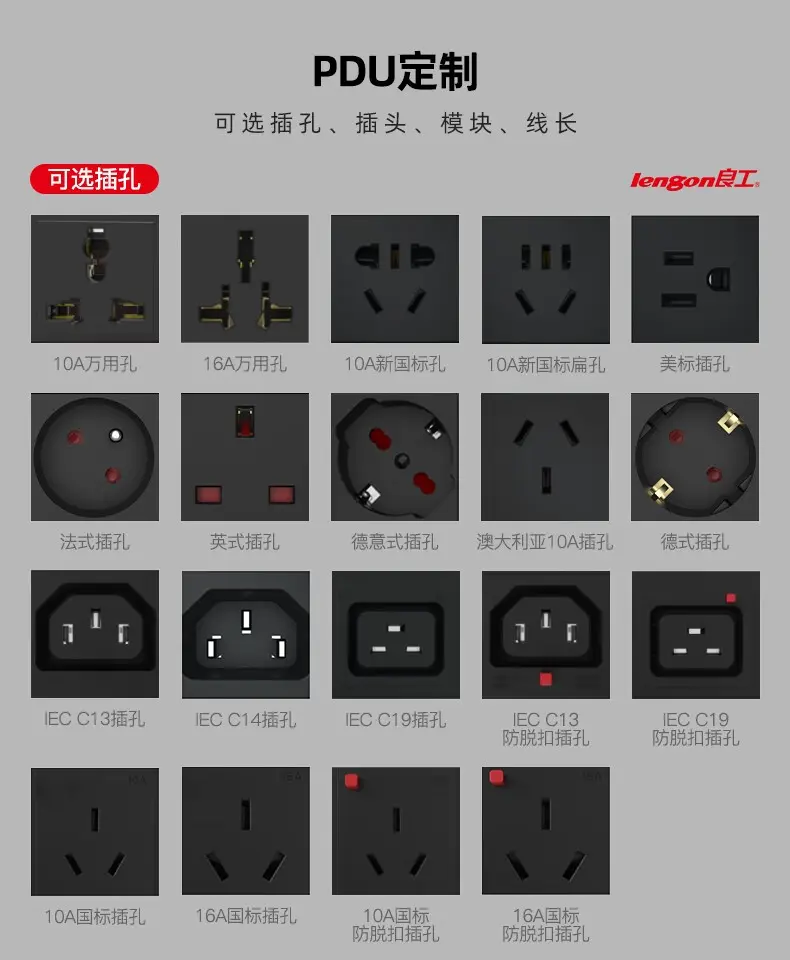

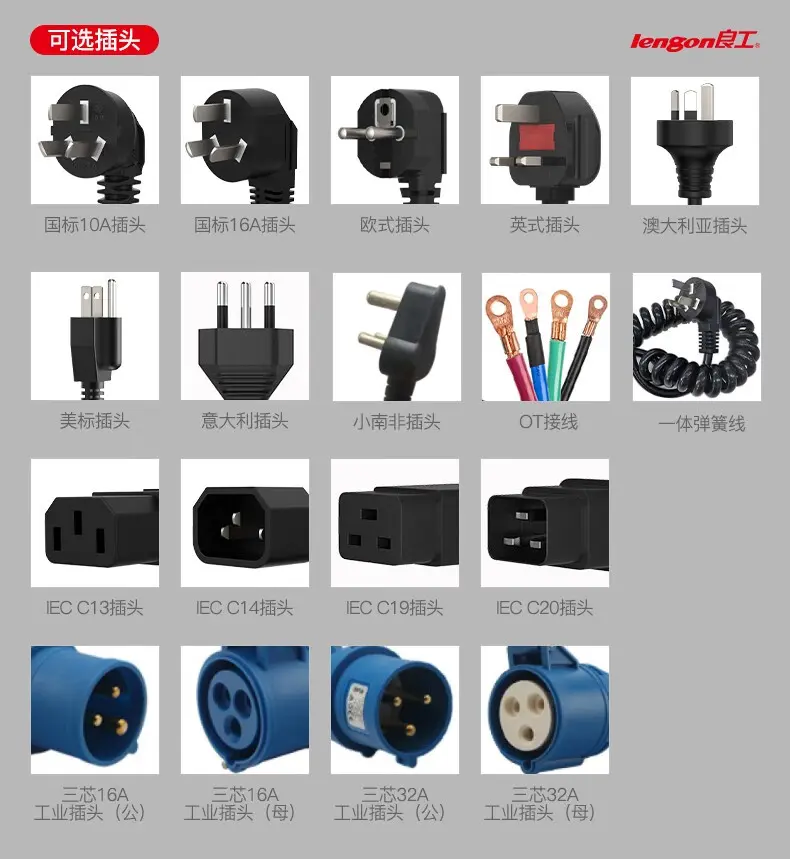

  • PDU 上常见的组件如下：
    • 10/16A 过载保护器：机柜上的小 PDU 有，过载会跳起来，按下去恢复正常。

经验之谈

PDU 不足时我们曾经将两台大功率服务器接到 10A 小 PDU 上，导致 PDU 过载保护器跳闸。应当注意计算 PDU 的额定功率，不要超载。

power5 power6 power7
PDU 组件

网络硬件

光模块、网络线缆、网络设备等硬件介绍见 认识数据中心网络#认识硬件。

外围设备及其接口

Quote

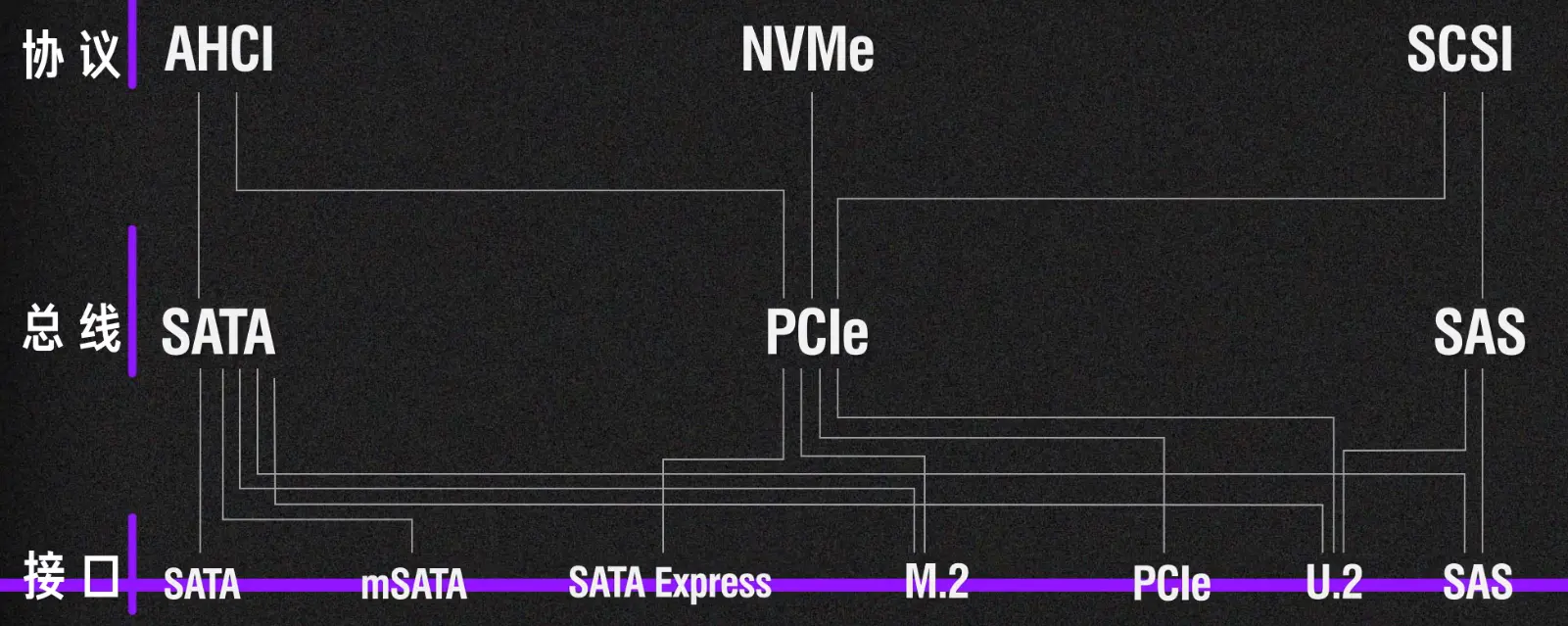

本节主要描述的是存储设备，但这些概念基本适用于各种外围设备。存储设备的连接划分为协议、总线与接口三个层次，如下图所示：

storage_interface
存储设备连接层次

总线

总线发展的趋势是从并行演变为串行：

  • 并行就是用多根线同时传输数据，串行就是用一根线顺序传输数据。看起来串行慢，但并行占用空间大，I/O 引脚过多变得无法接受，且随着传输速率的提高出现了难以解决的串扰问题。
  • 这两种总线架构不同：串行总线只能点对点连接两个设备，而并行总线可以在单一总线上连接多个设备，并且很容易增减总线上的设备。对于串行总线，我们需要使用交换机和多个总线设备连接。

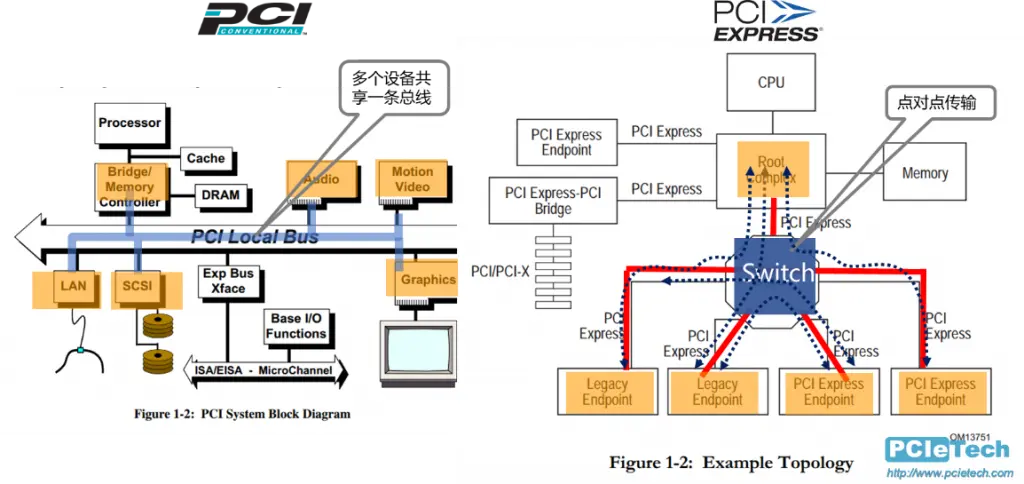

storage_bus
PCI 与 PCIe 总线

Example

  • PCI（Peripheral Component Interconnect）是并行总线，PCIe（PCI Express）是串行总线。
  • ATA（Advanced Technology Attachment）是并行总线，SATA（Serial ATA）是串行总线。
  • SCSI（Small Computer System Interface）是并行总线，SAS（Serial Attached SCSI）是串行总线。
  • USB（Universal Serial Bus）是串行总线。

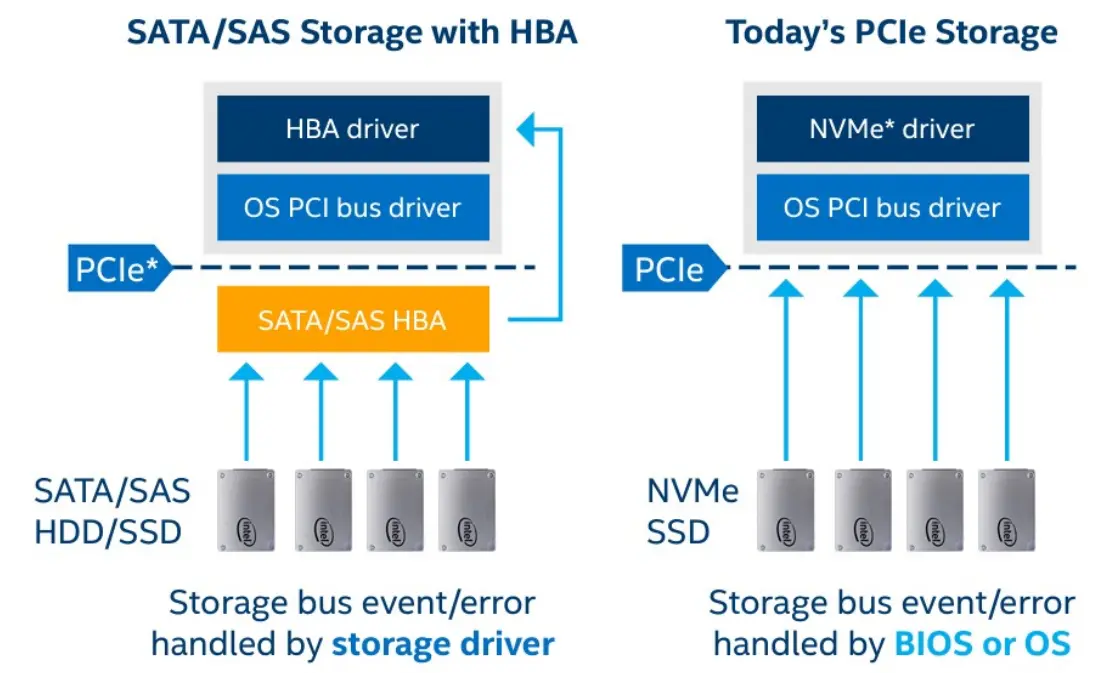

CPU 可以直连出 PCIe 总线，而 SATA/SAS/USB 等总线总是由芯片组/控制器引出。如今的高速存储都开始使用 PCIe 总线，如 NVMe SSD。

storage_bus2
SATA 与 PCIe 存储对比

PCIe Switch

Quote

PCIe Switch 是一种用于扩展 PCIe 总线的设备，可以将一个 PCIe 总线扩展为多个 PCIe 总线。它利用了 PCIe 串行总线点对点通信的特点。它的应用场景有：

  • 扩展 PCIe 总线：将一个 PCIe 总线扩展为多个 PCIe 总线，可以连接多个 PCIe 设备。多见于 GPU 服务器，一般为 4U，支持 8 卡，比如我们的宁畅 X640 G40。

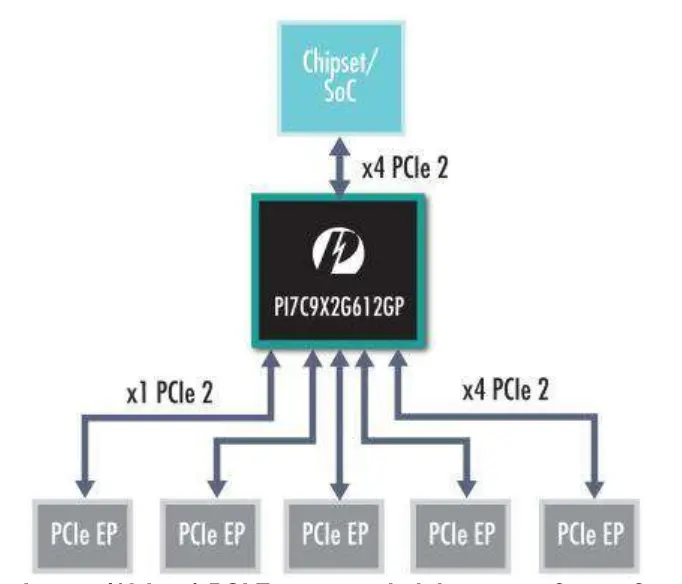

    如下图所示，CPU 只需要向 PCIe Switch 提供 x4 PCIe，就能扩展出 4 个 x4 PCIe 设备和一个 x1 PCIe 设备。当然这肯定会有延迟、带宽之类的损失，比如在该 PCIe Switch 下的所有设备 Host to Device 的总带宽只能局限在 x4，但是 Device to Device 带宽一般可以达到满速。

    pcie_switch1
    PCIe Switch 扩展 PCIe 总线

  • 拆分 PCIe 总线：将一个 PCIe 总线拆分为多个 PCIe 总线，可以连接多个 PCIe 设备。多见于 PCIe 转接卡。这里就不会有总带宽的问题，因为每个设备都有独立的 PCIe 总线。

    Example

    比如有一些 PCIe x16 转 4 U.2 的转接卡（因为 U.2 每个只占 x4 通道）。这些自带 PCIe Switch 的转接卡不需要主板支持 PCIe 拆分（PCie Bifurcation）。而比较便宜的 PCIe x16 转 4 U.2 转接卡就不带 PCIe Switch，需要主板支持 PCIe 拆分。这就是价格差异的原因。

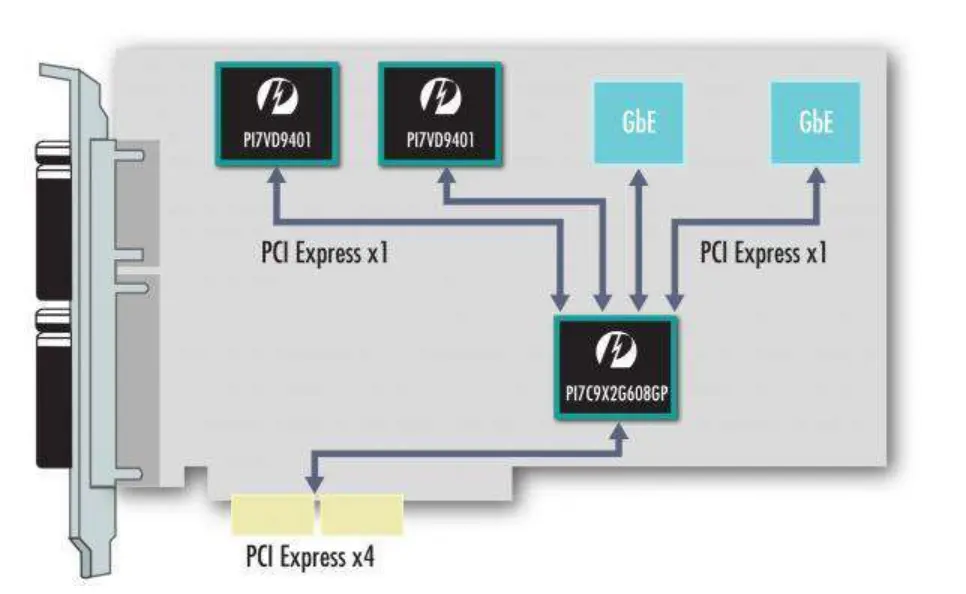

    pcie_switch2
    PCIe Switch 拆分 PCIe 总线

接口

SATA

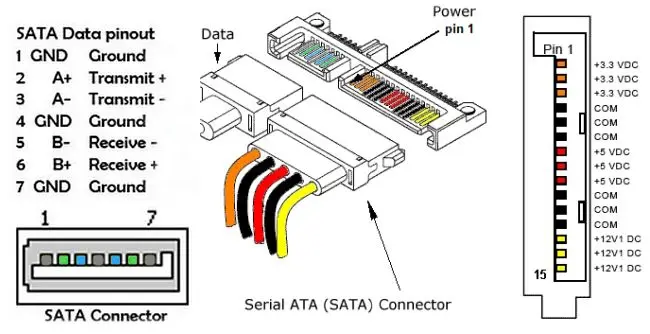

传统机械硬盘都是 SATA 接口，一般为 SATA3，速率 6Gb/s。

storage_sata
SATA 接口

SAS

既可以称为一种接口，也是一种协议。这种接口能够兼容 SATA 协议，支持 SAS 协议，并进一步支持了 PCIe 通道。这种接口具有多种版本，更新的版本使用更多引脚，支持更高的速率。因为种类众多，接口名称也十分混乱。

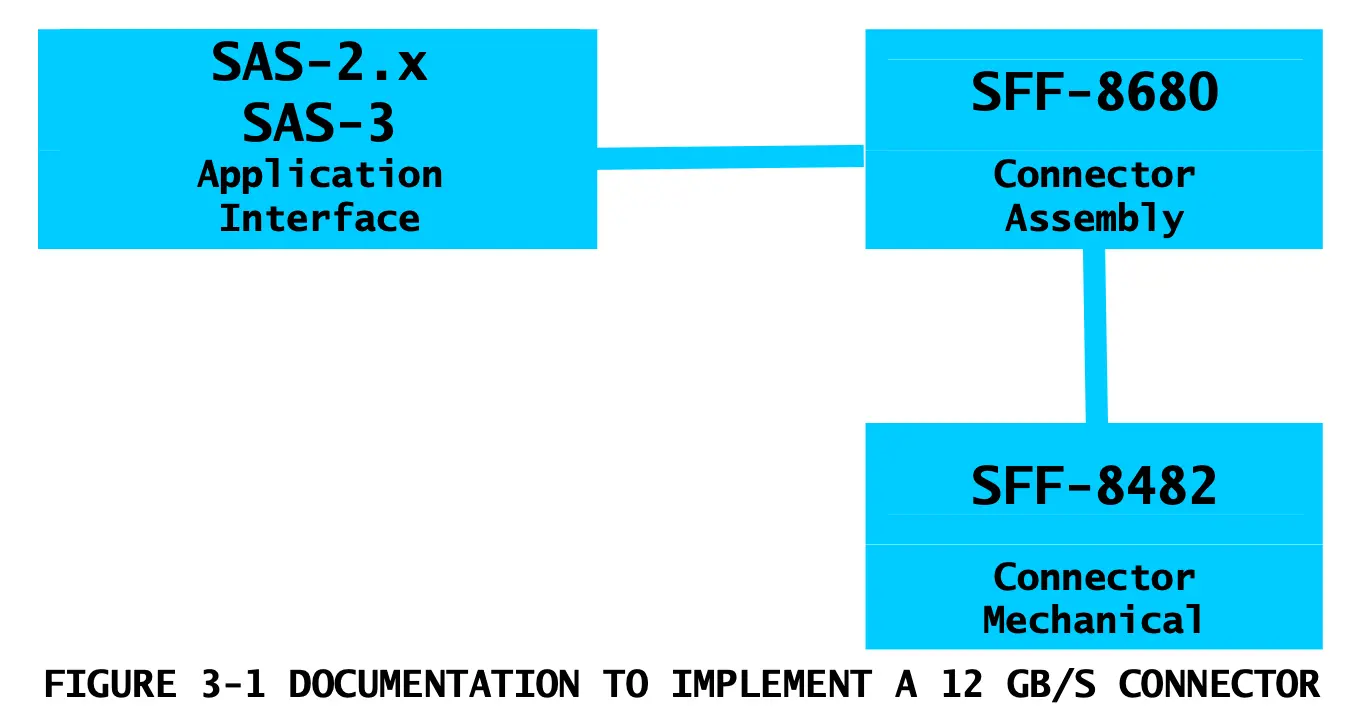

SAS 协议由 T10 技术委员会制定，该委员会负责 SCSI 和 SAS 以及相关标准。SAS 使用的接口由 SFF TA TWG 制定，该工作组还负责 QSFP 等接口标准。他们制定的协议相互组合以实现一个特定速率的接口，比如 12GB/s 的接口就使用了如下标准相互协作：

storage_sas_arch
SAS 接口与协议之间的关系

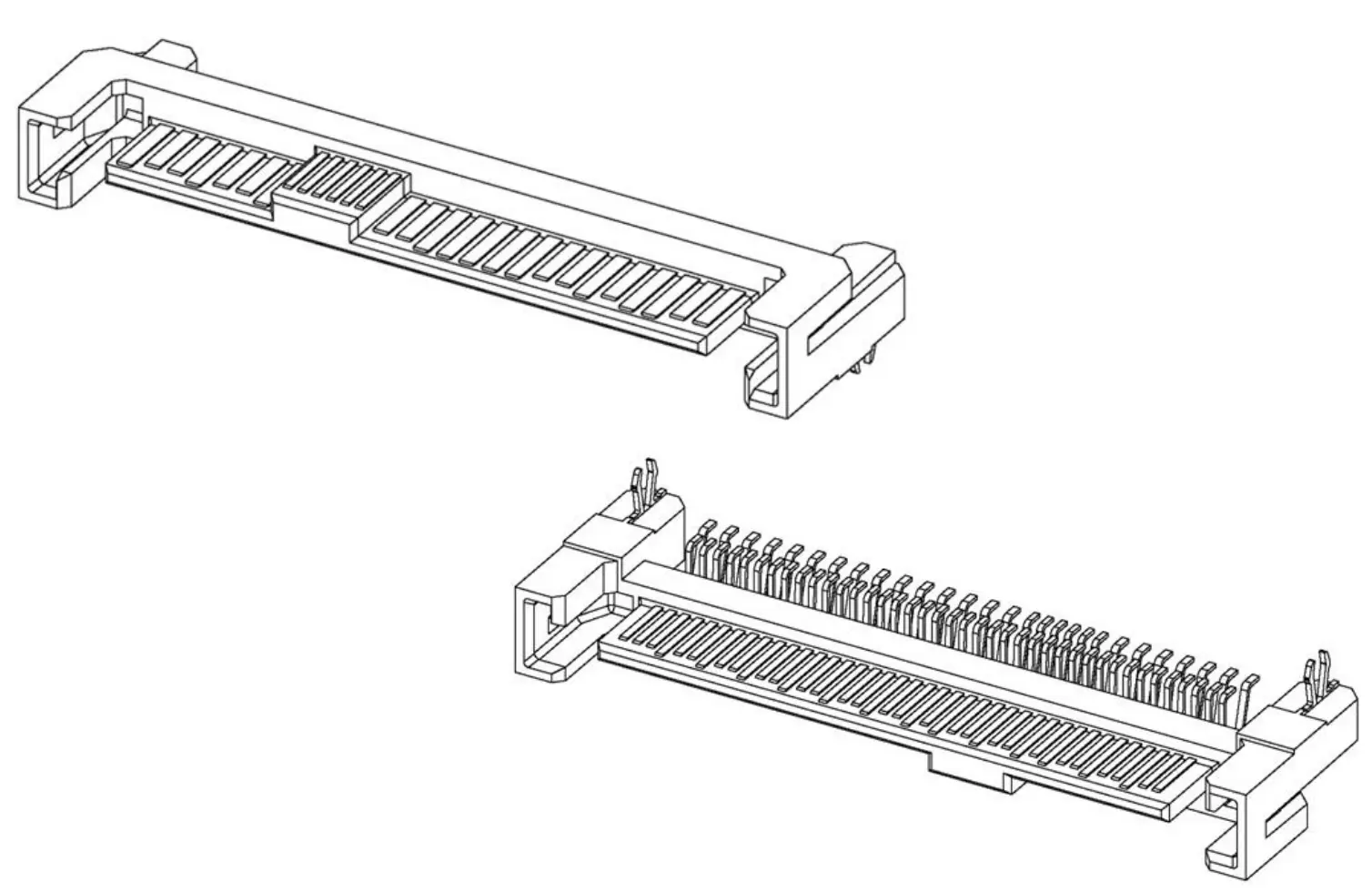

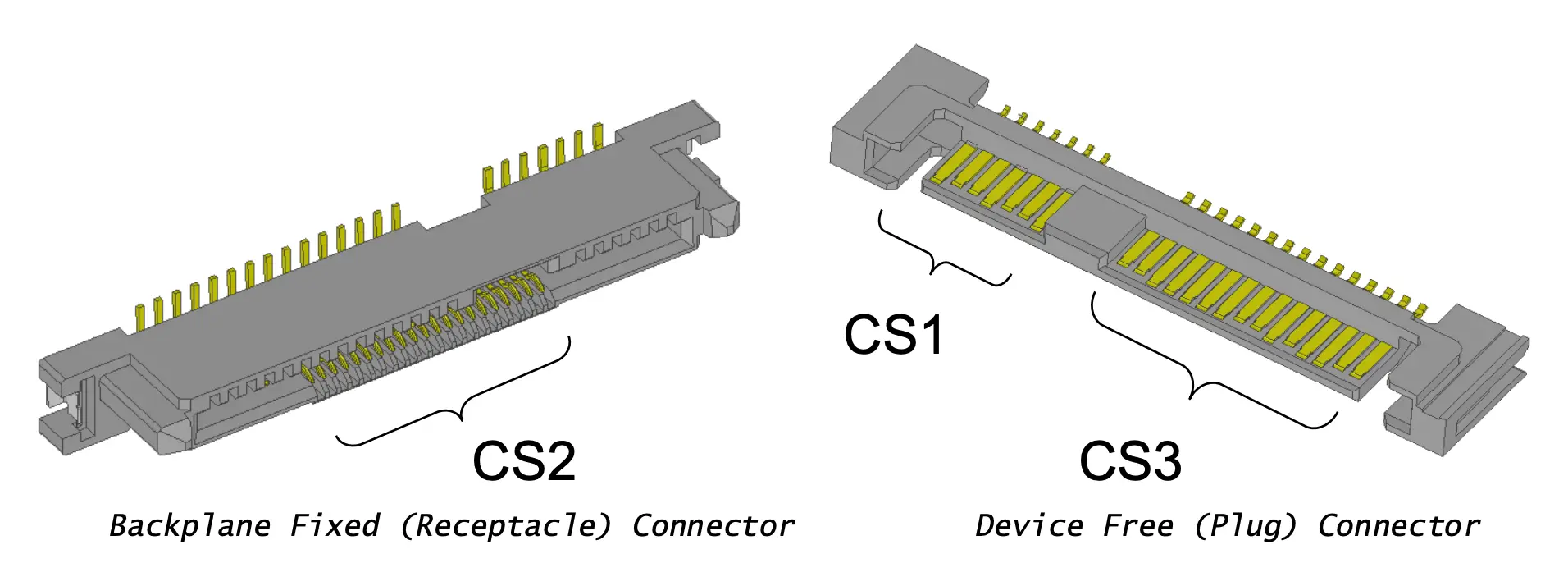

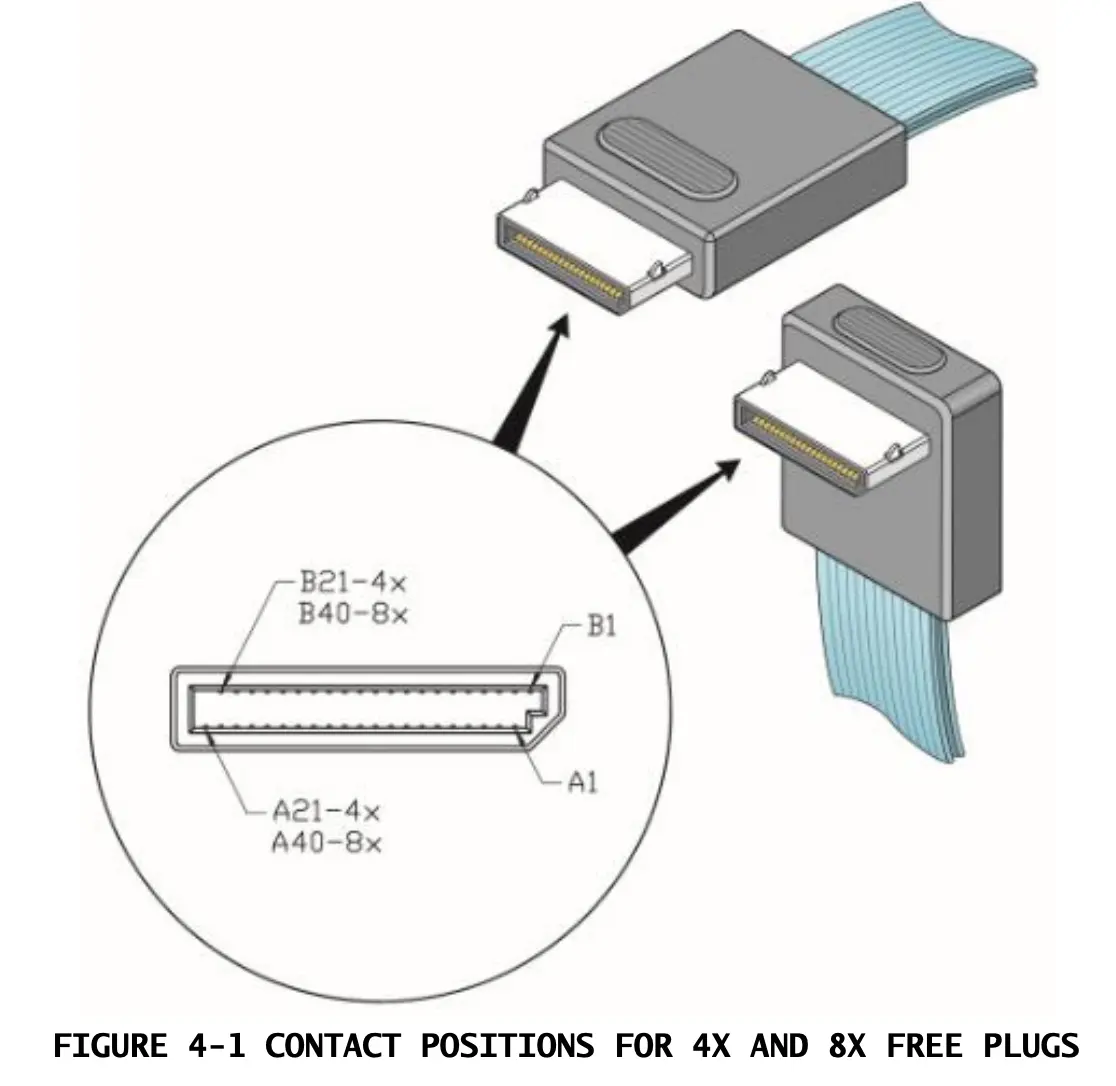

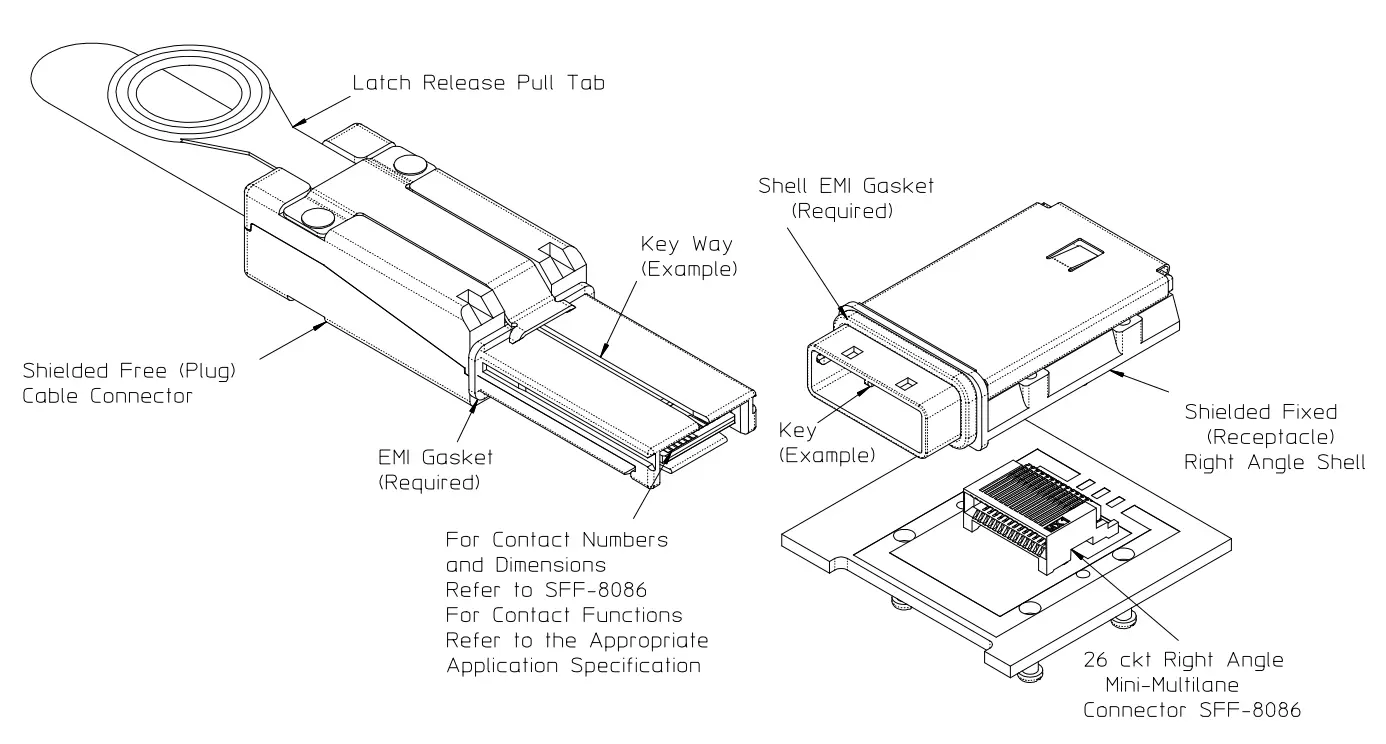

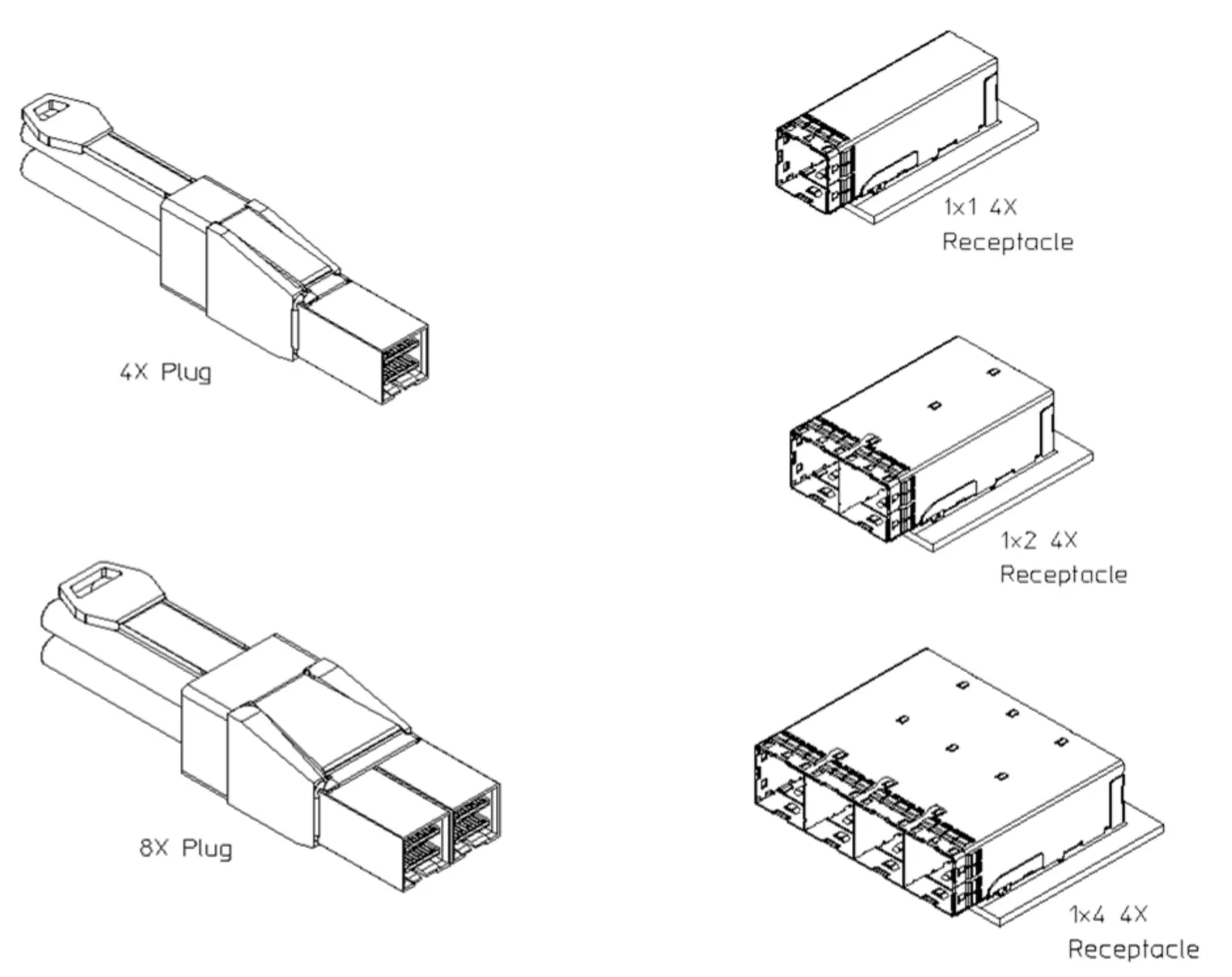

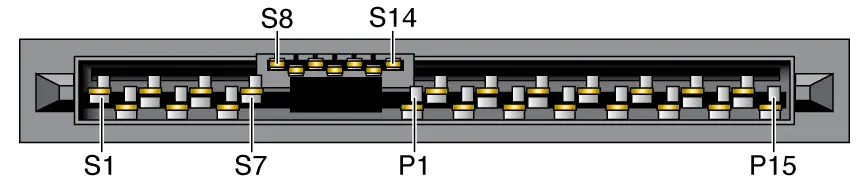

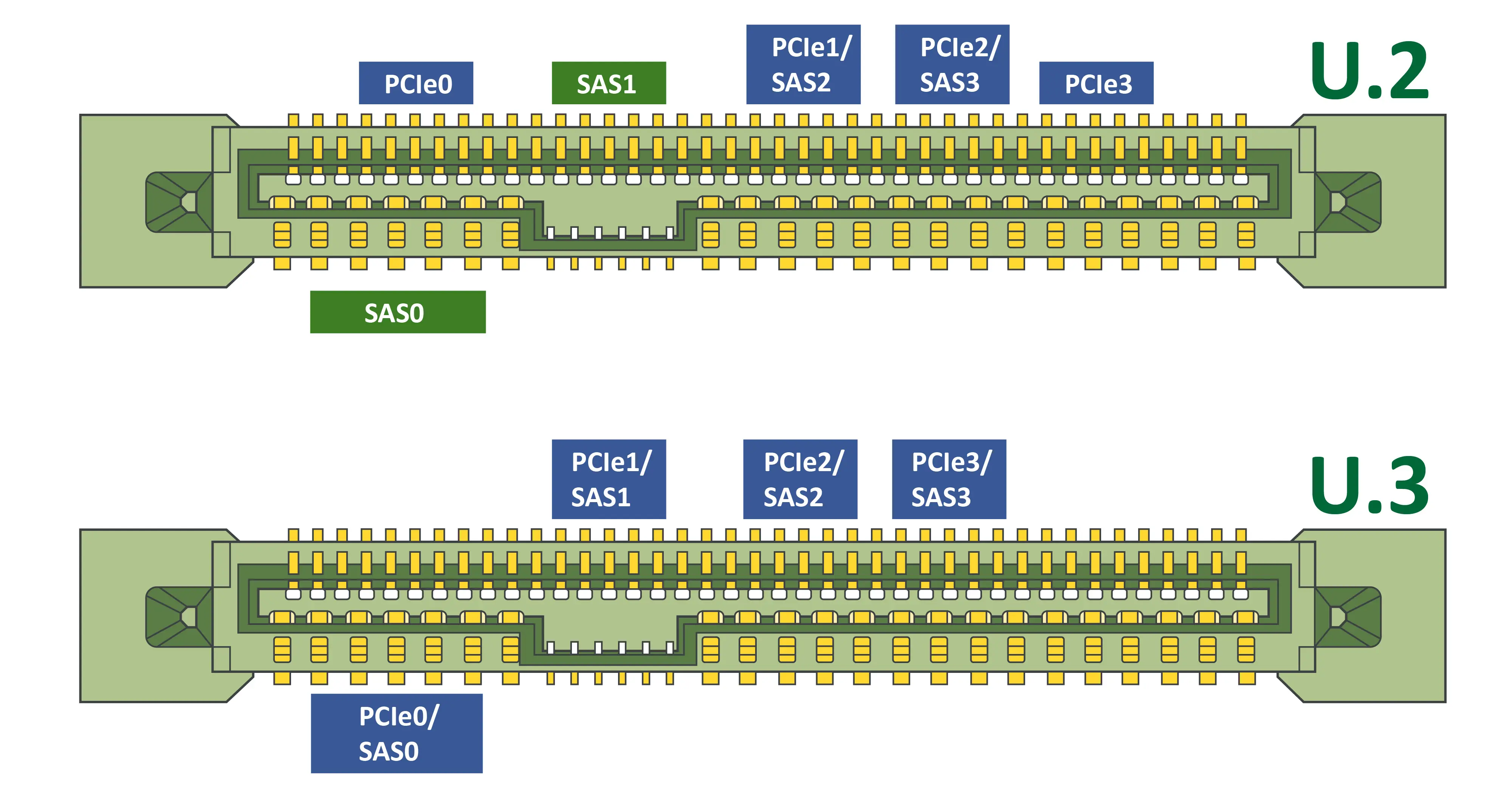

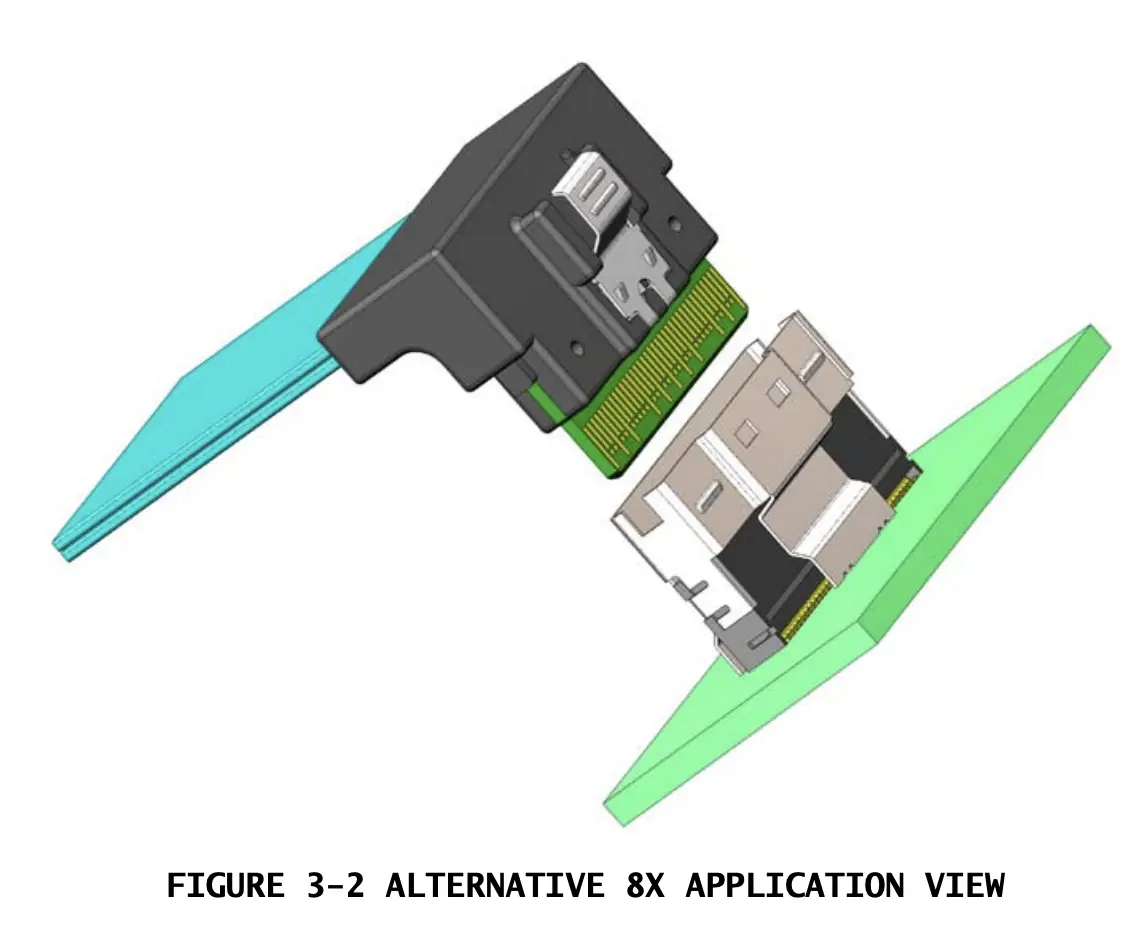

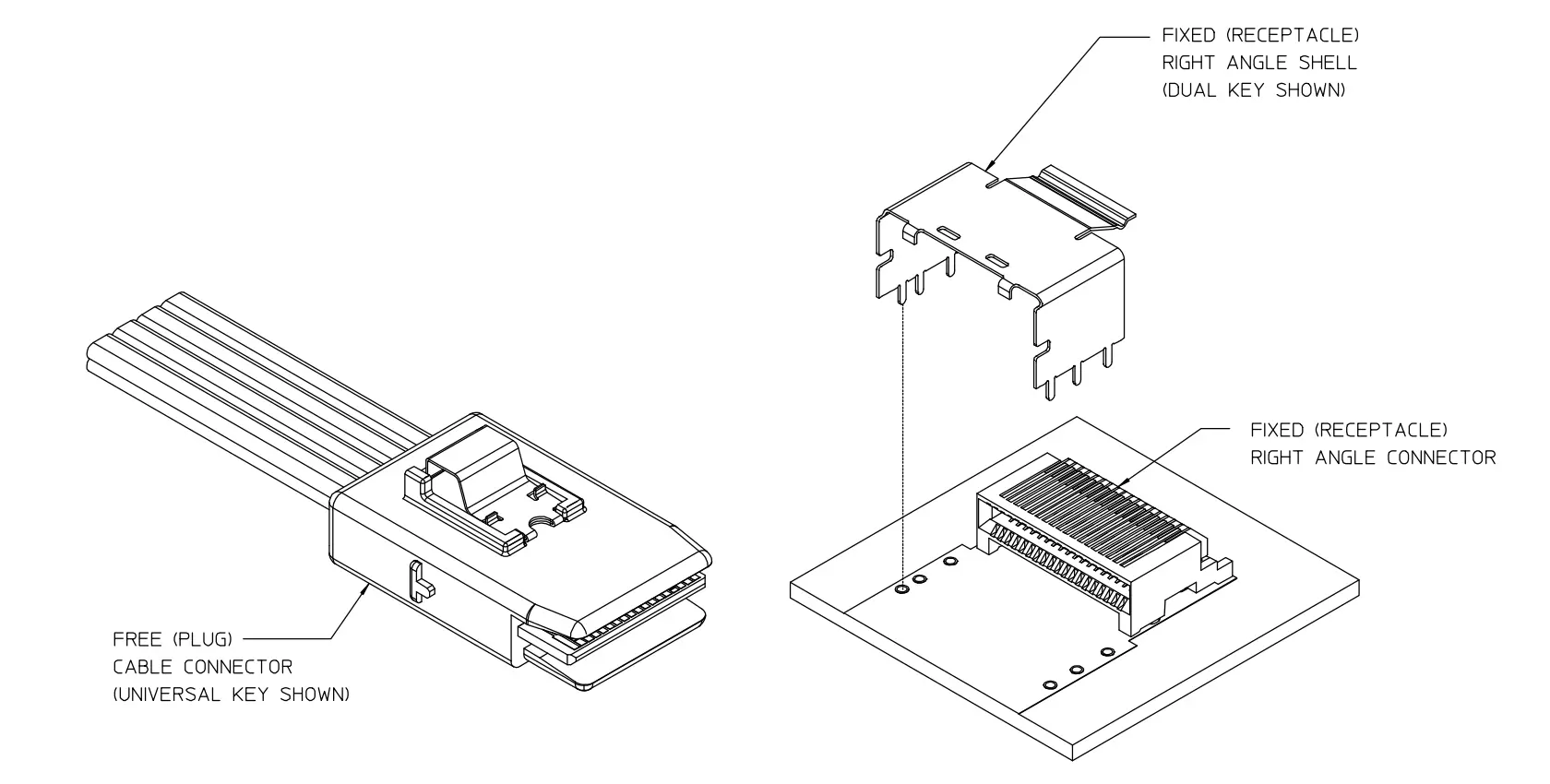

上面描述的接口一般位于存储设备，扁平的接口占用面积较大，因此又定义了一族 Mini 版的接口，常见于主板、PCIe 转接卡上，它们也被用于 PCIe 设备连接：
