第三代镜像站建设（一）：服务器自动化部署

ZJU 第三代镜像站基础设施详见 ZJU Mirror 镜像站。

在测试阶段，我们需要频繁地为多台服务器重装系统。本文将介绍一种基于 Ansible 的自动化服务器部署方案，涵盖带外管理（Redfish）、网络引导（PXE）以及发行版安装程序（支持 Debian 和 Ubuntu）的完整流程。

综述

要在一台服务器上远程安装操作系统，通常需要以下几个步骤：

• 带外管理：使用服务器的管理接口（如 IPMI、Redfish 等）远程访问服务器，挂载安装介质，控制电源等。
• 引导程序：用于引导至发行版安装程序，如 GRUB、iPXE 等。
• 发行版安装程序：负责安装操作系统的程序，如 Debian Installer、Ubuntu Installer 等。

需要部署多台节点时，人工逐台操作是难以接受的。事实上，上述几个步骤都能够进行自动化配置。借助 Ansible 等工具，可以实现服务器的批量自动化部署。流程如下所示，源码见 [TODO]。

1. 配置文件生成：.j2 后缀表示 Jinja2 模板文件，将由 Ansible 渲染生成最终的配置文件。

   • ipxe.j2：iPXE 引导脚本，负责引导进入 Debian 安装程序的过程：
     • 配置网络：检测可用的网络接口并配置 IP 地址。
     • 拉取启动文件：从 HTTP 服务器下载内核和 initrd 文件。
     • 启动安装：使用下载的内核和 initrd 文件启动安装过程。
   • user-data.j2：Ubuntu autoinstall 配置文件模版。负责：
     • 定义安装过程中的各种参数，如语言、时区、分区方案等。
     • 设置网络配置，包括主机名、IP 地址和 LACP 聚合。
     • 定义软件包选择和安装选项。
     • 设置用户、密码、SSH 密钥等信息。

2. iPXE 引导镜像生成：

   使用 Docker 编译 bin-x86_64-efi/ipxe.iso 引导镜像，嵌入自定义引导脚本。

3. 自动部署：

   • 本地启动适当协议的服务器（HTTP、NFS、CIFS 等），供带外管理和引导程序获取文件。
   • 使用 hREST API 控制带外管理挂载引导镜像，并设置单次启动到引导程序。
   • iPXE 自动下载内核和 initrd 文件，启动 Ubuntu 安装程序。
   • Ubuntu 安装程序根据内核启动参数，自动下载 ISO 安装介质和 autoinstall 配置文件，完成安装。

带外管理

有关带外管理的基础知识，请参考 硬件运维/带外管理。

API

新镜像站采用 H3C 服务器，其带外管理系统为 HDM。HDM 2.1 及以上版本支持 Redfish API，而更早版本仅支持 H3C 自定义的 hREST API。

• H3C R4900：升级 HDM 至最新版本（3.54）后支持 Redfish API。
• H3C X10536：最新 HDM 版本为 1.11，仅支持 hREST API。

尽管最新 HDM 提供了 Redfish API，但部分关键功能（如远程镜像挂载）仍使用厂商自定义接口。因此，我们最终统一采用 hREST API。

H3C Redfish 自定义接口

Ansible 的 Redfish 模块仅支持标准接口：

/redfish/v1/Managers/1/VirtualMedia/{Slot}/Actions/VirtualMedia.InsertMedia

而 H3C 的 OEM 自定义接口为：

/redfish/v1/Managers/1/VirtualMedia/CD/Oem/Public/Actions/VirtualMedia.VmmControl

请求示例：

{
    "VmmControlType": "Connect",
    "Image": "nfs://.iso"
}

H3C 官网发布的 hREST 软件以 Python 源码形式提供，但仅支持到 CentOS 7，无法直接在 macOS 或 Debain12 等系统上运行。不过，由于源码开放，可以通过适配迁移到最新的 Python 版本。

从代码注释来看，hREST 软件本质上是通过逆向 HDM 网页请求实现的（吐槽：HDM 和 hREST 的开发团队为何不共享 API 文档？）。在使用过程中，如遇问题，可直接对比 HDM 网页行为并修复代码。

最终，我们提取并简化了 hREST API 的 Python 实现，能够在 Linux 和 macOS 上正常运行。代码详见 [TODO]。

镜像挂载

HDM 支持通过 NFS 和 CIFS 挂载镜像。然而，由于校网出于安全原因（如防范永恒之蓝漏洞）全局屏蔽了 CIFS 相关端口，因此只能使用 NFS。

NFS 的主要限制是需要内核级服务端支持，无法像 dperson/samba 那样通过 Docker 简洁运行。不过，我们的 Ansible Playbook 已实现了自动化操作，包括修改 NFS 服务端配置、重启服务以及完成后清理等。

需要注意的是，带外管理的传输速度较慢，通常不超过 10MB/s。挂载较大的安装介质（如 Ubuntu ISO）时，耗时较长。因此，我们选择挂载一个小型引导程序作为跳板，由引导程序将安装介质下载到内存中并启动安装程序，从而显著提升速度。

引导程序：iPXE

iPXE 是一种轻量级网络引导程序，镜像通常只有几兆大小，无论通过 KVM 挂载还是远程镜像挂载，速度都非常快。它支持多种网络协议（如 HTTP、FTP、TFTP 等）下载内核和 initrd 文件，并启动安装程序，同时支持通过嵌入脚本实现自动化配置。

netboot.xyz 是基于 iPXE 的工具，内置了多种操作系统的安装程序。如果服务器环境能够访问公网（安装程序存放于 netboot.xyz），推荐使用 netboot.xyz 进行安装或自定义，甚至可以搭建自己的 PXE 服务器（参考 Self Hosting | netboot.xyz）。

嵌入脚本（Embedded Script）

以下 iPXE 脚本示例展示了如何自动检测可用网口并配置 IP 地址。iPXE 默认支持 LACP，因此多网口服务器也能正常工作。

iflinkwait -t 1000 && echo Detected link on ${ifname} || goto shell
# DHCP 无需下列配置
set ${ifname}/ip {{ hostvar.ansible_host }}
set ${ifname}/netmask *.*.*.*
set ${ifname}/gateway *.*.*.*
set dns *.*.*.*

对于 Debian，镜像源自带 netboot 支持，可通过以下命令引导进入安装程序：

initrd debian/dists/stable/main/installer-amd64/current/images/netboot/debian-installer/amd64/initrd.gz
kernel debian/dists/stable/main/installer-amd64/current/images/netboot/debian-installer/amd64/linux
boot

Ubuntu 镜像源也支持类似操作，但仅挂载 kernel 和 initrd 文件不够，安装程序会强制要求挂载安装介质，否则无法启动安装过程。通过传递内核参数 url=，可以让安装程序自动下载所需文件：

set base_url http://{{ mirror_site }}/ubuntu-releases/{{ release }}
set kernel_url ${base_url}/netboot/amd64/linux
set initrd_url ${base_url}/netboot/amd64/initrd
set iso_url ${base_url}/ubuntu-{{ release }}-live-server-amd64.iso

initrd ${initrd_url}
kernel ${kernel_url} initrd=initrd autoinstall url=${iso_url}
boot

iPXE 引导进入安装程序后，安装程序需要自己重新配置网络，然后才能下载 ISO 镜像。对于静态地址的情况，可以在 iPXE 中传递内核参数 ip以配置网络：

kernel ... ip=<client-ip>:<server-ip>:<gw-ip>:<netmask>:<hostname>:<device>:<autoconf>:<dns0-ip>:<dns1-ip>:<ntp0-ip>

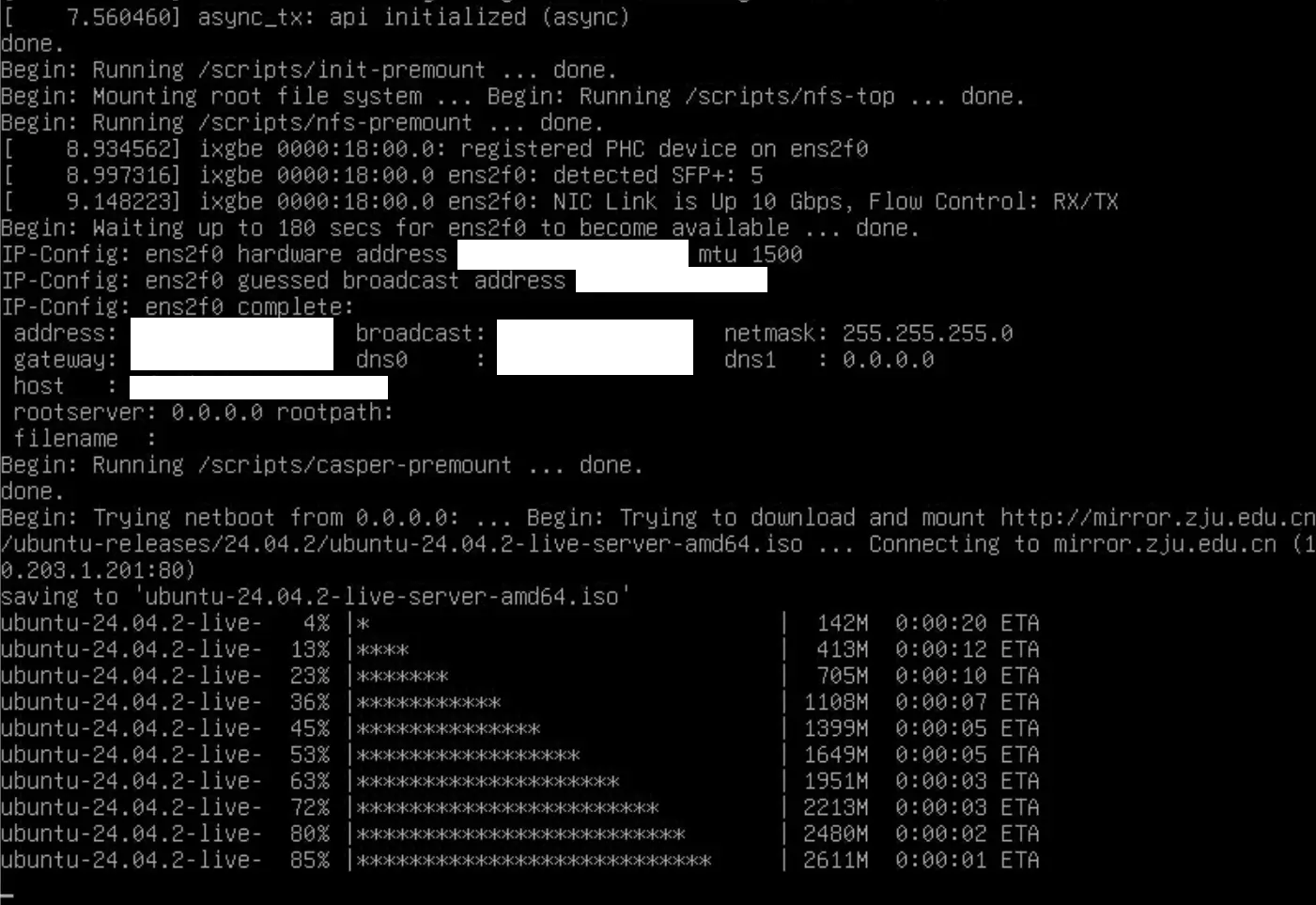

完成网络配置后下载镜像的 Ubuntu Installer

关于 sanboot

虽然有使用 sanboot 挂载 ISO 镜像的例子，但实测发现 Debian 和 Ubuntu 均无法正常工作。引导后会提示找不到安装介质（incorrect installation media detected）。相关讨论指出该命令适用于 iSCSI，而一般不适用于 HTTP。

sanboot --no-describe --drive 0x81 http://.iso

编译 iPXE

生成 iPXE 镜像需要从源码编译。为了支持在 x86-64 和 ARM64 架构、Linux 和 macOS 系统上运行，并避免污染本地环境，可以使用 Docker 容器完成编译任务。在 ARM64 上运行时，将使用交叉工具链编译 iPXE。

RUN apt-get update && apt-get install -y --no-install-recommends \
    git build-essential isolinux mtools genisoimage ca-certificates \
    liblzma-dev gcc-x86-64-linux-gnu

RUN git clone --depth=1 --branch=master https://github.com/ipxe/ipxe.git /ipxe
# 防止 iPXE 使用 git 确定版本号
RUN rm -rf /ipxe/.git
WORKDIR /ipxe/src
RUN make -j$(nproc) bin-x86_64-efi/ipxe.efi CROSS=x86_64-linux-gnu- EMBED={{ your_script }}

macOS 原生编译的限制

虽然 macOS 可以通过 Homebrew 安装 x86_64-elf-gcc 进行交叉编译，但以下任务无法在 macOS 上以原生方式完成：

• 编译 iPXE 镜像：macOS 缺少 isolinux 和 syslinux 的相关工具。
• 打包 initrd：macOS 的 cpio 命令不支持 -A 选项。

这些问题可以通过手动下载 isolinux 或编译 cpio 解决，但操作较为繁琐，相比之下使用 Docker 容器更加高效。

发行版自动安装

不同发行版的安装程序各有特点，自动化配置方式也有所不同。相比 Debian 的 preseed，Ubuntu 的 autoinstall 具有以下优势：

• 使用清晰的 YAML 格式配置文件，取代了 Debian 的命令风格 preseed 文件，支持更复杂的配置（如 ZFS 根目录和 netplan 风格的网络配置，支持 LACP 聚合）。
• 流程更加自动化，未指定的配置项会使用默认值；而 Debian 的 preseed 未指定则会停止，且配置项繁多，可能涉及软件包的选项。
• iPXE 可通过内核参数直接引导并获取配置文件；而 Debian 的 preseed/url 参数在测试中未成功。

Ubuntu autoinstall

Quote

• Autoinstall configuration reference manual - Ubuntu installation documentation
• iPXE script for deploying Ubuntu 20.04 autoinstall nocloud-net method

Ubuntu 使用以下内核参数获取配置文件。安装程序会将 meta-data 和 user-data 路径附加到参数 s 后，因此路径末尾的 / 必须保留。

ds=nocloud-net;s={{ seed_server }}/{{ item }}/

Autoinstall 配置文件的官方文档非常详细，按需配置即可。APT 部分容易配置失败，以下是经过测试的 APT 配置示例：

apt:
  fallback: offline-install
  geoip: false
  primary:
  - arches: [amd64, i386, default]
    uri: http://{{ mirror_site }}/ubuntu/
  preserve_sources_list: false
  security:
  - arches: [amd64, i386, default]
    uri: http://{{ mirror_site }}/ubuntu/

Debian preseed

根据官方文档，preseed/url= 内核参数可用于传递配置文件，但测试未成功，因此将配置文件嵌入 initrd 中。debian-installer 会自动检测 initrd 根目录下的 preseed.cfg 文件，并启动自动安装。

部署方式：

• 使用 ISO：通过带外管理挂载 ISO 文件并启动。
• 使用 initrd：通过 iPXE 引导，下载 initrd 文件并启动。

不足之处：文件体积较大，可能需要为每台服务器单独打包。

以下是打包 ISO 或 initrd 的流程：

1. 解压 ISO 文件（推荐使用 netinst 版本）。

   xorriso -osirrox on -indev $ISO_NAME -extract / /iso


2. （打包 ISO 时）修改 Bootloader 设置，使其自动启动安装程序。

   # BIOS
   sed -i 's/timeout 1/timeout 0/' /iso/isolinux/prompt.cfg
   # UEFI
   echo 'set timeout=0' >> /iso/boot/grub/grub.cfg
   echo 'set default=1' >> /iso/boot/grub/grub.cfg


3. 将 preseed.cfg 文件嵌入 initrd。该 initrd 可直接作为 iPXE 的 initrd 参数。

   gunzip "$ISO_DIR/install.amd/initrd.gz"
   cp "$PRESEED_FILE" "$ISO_DIR/install.amd/preseed.cfg"
   cd "$ISO_DIR/install.amd" && echo "preseed.cfg" | cpio -H newc -o -A -F "$ISO_DIR/install.amd/initrd"
   rm "$ISO_DIR/install.amd/preseed.cfg"
   gzip "$ISO_DIR/install.amd/initrd"


4. （打包 ISO 时）重新生成 ISO 文件。

   chmod +w "$ISO_DIR/md5sum.txt"
   cd "$ISO_DIR" && find . -follow -type f ! -name md5sum.txt -print0 | xargs -0 md5sum >md5sum.txt
   chmod -w "$ISO_DIR/md5sum.txt"

   xorriso -as mkisofs \
       -r \
       -o "$OUTPUT_ISO" \
       -J -joliet-long -cache-inodes \
       -isohybrid-mbr /usr/lib/ISOLINUX/isohdpfx.bin \
       -b isolinux/isolinux.bin \
       -c isolinux/boot.cat \
       -boot-load-size 4 -boot-info-table -no-emul-boot \
       -eltorito-alt-boot \
       -e boot/grub/efi.img \
       -no-emul-boot -isohybrid-gpt-basdat -isohybrid-apm-hfsplus \
       -quiet \
       "$ISO_DIR"


交换机与服务器链路聚合

参考 H3C交换机与服务器对接操作指导-6W100-新华三集团-H3C。对于交换机，需要注意如下配置：

• 配置二层聚合接口为动态模式（LACP）。
• 配置聚合端口为边缘端口，跳过 30s 的 STP 等待时间。

如果不按照上述配置，会产生如下问题：

• 静态聚合模式下，iPXE 和安装程序可能无法联网。
• 未配置边缘端口时，接口需等待 30s 才会进入 Link Up 状态，导致 bonding 内核模块链路状态检测失败。

其他问题

1. R4900 网络接口异常

   在系统安装过程中，只有通过 ens2f1np1 端口才能正常联网；而安装完成后，必须切换到 ens2f0np0 端口才能正常工作，即使两个网口均已连接。初步怀疑是 Broadcom 驱动 bnxt_en 的问题，需进一步排查。此问题未在 X10000 上复现。

   iPXE 启动时，initrd 偶尔会下载到一半卡住，因此脚本中添加了失败重试的逻辑。X10000 未出现该问题，但 R4900 上经常出现。

2. 链路聚合问题

   使用 bonding 内核模块时，调用 bond_3ad_get_active_agg_info 失败，导致接口无法 UP。以下环境均出现该问题：

   • 网卡驱动：ixgbe 和 bnxt_en
   • 内核版本：6.1（stable）和 6.12.22（unstable）

   此问题在 Debian 系统中复现，但在 Ubuntu 系统中未出现。

3. H3C 交换机链路聚合模式测试

   H3C 交换机支持静态和动态两种二层链路聚合模式。以下未设置 STP 边缘端口时的测试结果：

   服务器	聚合模式	测试结果
   X10000	四口静态聚合	iPXE 所有网口无法联网
   X10000	四口动态聚合	iPXE 任一网口可正常联网
   X10000	无聚合	iPXE 所有网口无法联网
   R4900	无聚合	iPXE 任一网口可正常联网
   R4900	双口动态聚合	iPXE 其中一个网口可正常联网
